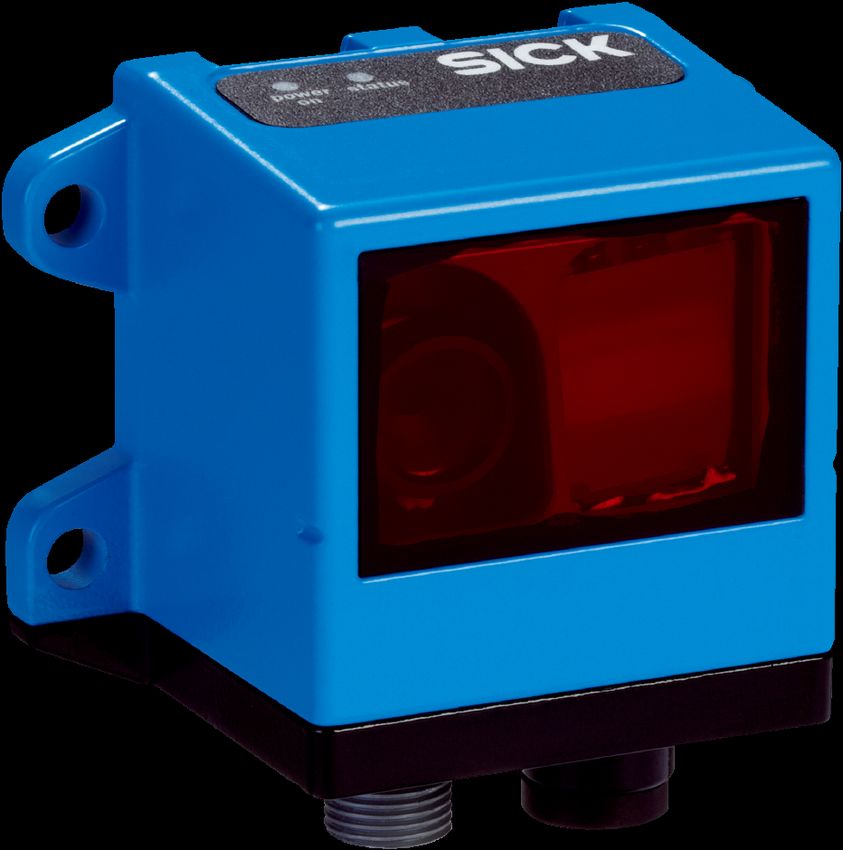

Fiche technique OLM100-1001 OLM100 CAPTEURS DE MESURE LINÉAIRES
OLM100-1001 | OLM100
CAPTEURS DE MESURE LINÉAIRES
A Informations de commande
Type Référence
B OLM100-1001 1047411
C Autres modèles d'appareil et accessoires www.sick.com/OLM100
D
E
F Caractéristiques techniques détaillées
Mécanique/électronique
Tension d'alimentation UV CC 10 V ... 30 V 1)
Ondulation résiduelle ≤ 5 Vss 2)
H Puissance absorbéeOLM100-1001 | OLM100
CAPTEURS DE MESURE LINÉAIRES
Température de fonctionnement –30 °C ... +60 °C 1)
Température ambiante d’entreposage –40 °C ... +75 °C 2)
Standard insensibilité à la lumière am- ≤ 30.000 lx 3)
biante
Immunité aux vibrations DIN/EN 60068-2-6, DIN/EN 60068-2-64
Immunité aux chocs DIN/EN 60068-2-27
1)
Températures < –20 °C avec un temps de préchauffage de 5 min.
2)
Humidité max. de 95 % sans condensation.
3)
Standard valeur pour une température ambiante de +25°.
Classifications
ECl@ss 5.0 27270890
ECl@ss 5.1.4 27270890
ECl@ss 6.0 27270890
ECl@ss 6.2 27270890
ECl@ss 7.0 27270890
ECl@ss 8.0 27270890
ECl@ss 8.1 27270890
ECl@ss 9.0 27270890
ECl@ss 10.0 27270890
ECl@ss 11.0 27270890
ETIM 5.0 EC001825
ETIM 6.0 EC001825
ETIM 7.0 EC001825
UNSPSC 16.0901 39121528
2021-03-23 17:51:33 | Fiche technique SOLUTIONS DE LOCALISATION ET DE POSITIONNEMENT | SICK 3
Sujet à modification sans préavisOLM100-1001 | OLM100
CAPTEURS DE MESURE LINÉAIRES
A Plan coté (Dimensions en mm (inch))
64.6 (2.54)
B (Ø
Ø
0.2
5 .5
2)
1 2
44.4 (1.75)
C
31.9 (1.26)
7
69.4 (2.73)
24 (0.94)
D 3
21
4
24.3
E
(0.83) (0.96)
74.4 (2.93)
5.8 (0.23)
22 (0.87)
F
13.8
(0.54)
6 6
2 (0.08)
42 (1.65)
5
H ①
②
③
Axe de référence mesure de position
Trous de fixation, Ø 5,5 mm
Connecteur de raccordement M12 mâle, 5 pôles
④ Prise Ethernet M12, 4 pôles
I ⑤
⑥
⑦
LED d'état [status]
Rainure en T
Outil d'alignement (rainure)
J
Mode de raccordement
K OLM100-10x1 OLM100-10x3 1 connecteur femelle M12, 4 pôles 1 connecteur mâle M12, 8 pôles
L
2 4
M
7 6
1 1 2
5
8
2 4 4 3
3
② RS-422, SSI
N ④ Ethernet
O
P
Q
R
S
T 4 SOLUTIONS DE LOCALISATION ET DE POSITIONNEMENT | SICK Fiche technique | 2021-03-23 17:51:33
Sujet à modification sans préavisOLM100-1001 | OLM100
CAPTEURS DE MESURE LINÉAIRES
Schéma de raccordement
OLM100-10x1 OLM100-10x3 1 connecteur femelle M12, 4 pôles 1 connecteur mâle M12, 8 pôles
2 4
wht 1
nc 5 1 Tx+
brn 2
L+ (10 ... 30 V) 2 Rx+
grn 3
Rx–/Clk– 3 Tx–
yel 4
Rx+/Clk+ 4 Rx–
gra 5
Tx–/Data–
pnk 6
Tx+/Data+ M12 (D-coded)
blu 7
M (0 V)
red 8
nc 5
FE (shield)
M12 (A-coded)
② RS-422, SSI
④ Ethernet
⑤ Non affecté
Accessoires recommandés
Autres modèles d'appareil et accessoires www.sick.com/OLM100
Description succincte Type Référence
Autres accessoires de montage
4 pièce, Kit écrous coulissants, M5, 4x, compris dans la livraison Écrous coulisseaux 2017550
Codes
30 mm, hauteur : 60 mm, plage de mesure : spécifique au client Bande de code 5327812
barres spéci-
fique au client
30 mm, hauteur : 100 mm, plage de mesure : spécifique au client Bande de code 5327576
barres spéci-
fique au client
30 mm, hauteur : 25 mm, plage de mesure : spécifique au client Bande de code 5328960
barres spéci-
fique au client
30 mm, hauteur : 40 mm, plage de mesure : spécifique au client Bande de code 5323951
barres spéci-
fique au client
30 mm, hauteur : 30 mm, plage de mesure : spécifique au client Bande de code 5322556
barres spéci-
fique au client
Connecteurs et câbles
Tête A: Connecteur femelle, M12, 8 pôles, droit, Codage A DOS-1208-GA01 6045001
Tête B: -
Câble: incrémental, SSI, blindé
2021-03-23 17:51:33 | Fiche technique SOLUTIONS DE LOCALISATION ET DE POSITIONNEMENT | SICK 5
Sujet à modification sans préavisOLM100-1001 | OLM100
CAPTEURS DE MESURE LINÉAIRES
A Description succincte
Tête A: connecteur mâle, M12, 8 pôles, droit
Type
STE-1208-GA
Référence
6028370
Tête B: -
B Câble: blindé
Tête A: extrémité de câble ouverte LTG-3108-MW 6032456
Tête B: extrémité de câble ouverte
C Câble: HIPERFACE®, PUR, sans halogène, blindé
Pour DME avec interface HIPERFACE®
Tête A: connecteur mâle, M12, 4 pôles, coudé, Codage D SSL-2J04-H02ME 6047911
D Tête B: connecteur mâle, RJ45, 8 pôles, droit
Câble: Ethernet, PUR, sans halogène, blindé, 2 m
Tête A: Connecteur femelle, M12, 8 pôles, coudé, Codage A YG2A28- 2096219
E Tête B: extrémité de câble ouverte
Câble: câble capteur / actionneur, PVC, blindé, 5 m
050VA6XLEAX
Tête A: connecteur mâle, M12, 4 pôles, droit, Codage D YM2D24- 2106182
F Tête B: connecteur mâle, RJ45, 4 pôles, droit
Câble: Ethernet, PROFINET, PUR, sans halogène, blindé, 2 m
020PN1MRJA4
H Services recommandés
Autres services www.sick.com/OLM100
I Type Référence
Prolongation de la garantie
J • Division: Identification, vision industrielle, capteurs de distance, solutions de mesure et de
détection
• Étendue des performances: Les prestations correspondent à l’étendue de la garantie du fa-
Extension de garantie à
cinq ans en tout à par-
tir de la date de livraison
1680671
K
bricant (conditions générales d’achat SICK)
• Durée: Garantie de cinq ans à compter de la date de livraison.
L
M
N
O
P
Q
R
S
T 6 SOLUTIONS DE LOCALISATION ET DE POSITIONNEMENT | SICK Fiche technique | 2021-03-23 17:51:33
