La Centrale électrique, bâtiment n°24,
construite en 1963, produit :
Produit l’électricité de la base
Fournit le chauffage à certains bâtiments
Produit l’eau douce pour usage
alimentaire
Fournit de la saumure pour usage non
alimentaire
Annabelle KREMER_2017-02-02
La consommation moyenne électrique de la base de DDU est de 85 kW ; le courant produit est
sous la forme triphasé 400 V à la fréquence de 50 HZ. La centrale électrique consomme en
moyenne annuelle, 200 m3 de gasoil qui sert à produire l’électricité et l’eau douce de la base, 110
m3 sont aussi brûlés par des chaudières pour le chauffage de certains bâtiments. Le carburant est
du gasoil spécialement raffiné permettant d’être utilisé par des basses températures.
Dumont d'Urville représente une surface couverte de 5000 m2 dont 3000 m² chauffés
Annabelle KREMER_2017-02-02
La Centrale : Construction SPAIR (3ième génération de bâtiments, plus innovants) :
- panneaux sandwich polyester / fibre de verre sur mousse rigide ininflammable de PVC de 80
mm d’épaisseur.
- tout pont thermique est supprimé en plaçant la structure métallique à l’extérieur des
panneaux.
- comme pour le séjour, le toit de la Centrale sera prochainement rénové par un bardage
constitué d’une charpente métallique isolée et recouverte avec les mêmes tôles afin d’éviter les
infiltrations d’eau.
Annabelle KREMER_2017-02-02
La centrale électrique est aussi le poste de surveillance de la station.
- Un service de quart de jour (astreinte) est assuré par les membres de l’équipe technique : 6h30-
20h00.
- Une rotation nocturne est mise en place et est assurée en tout par 8 personnes (3 personnes
volontaires en plus de l’équipe technique) : 20h-6h30
Cyril, le second centrale, me fait une présentation détaillée ce jour-là.
Un grand merci aussi à Christian Didier, plombier et formateur, pour sa
relecture attentive et précieuse et à Patrice Godon Responsable
logistique pour la mise à disposition des documents techniques.
Annabelle KREMER_2017-02-02
L’armoire « alarmes » dans le local technique
La station DDU comprend 2 réseaux d’alarmes reliés
au Poste de surveillance de la centrale électrique.
- un réseau d’alarme incendie
- un réseau d’alarme technique qui surveille la
température interne des bâtiments, les
disjonctions éventuelles d’armoires sensibles, en
particulier les armoires d’entrées de bâtiments, le
fonctionnement des chaufferies et des sous
stations de chauffage, les chambres froides des
aliments surgelés etc …
Une alarme retentit à l’atelier mécanique, zone 37.
C’est Louis, électromécanicien qui doit intervenir.
Annabelle KREMER_2017-02-02
Gaz d’échappement Eau de refroidissement
Electricité
Usages domestiques,
des moteurs des moteurs (chaude)
techniques et
scientifiques
Chauffage Evaporation eau de mer
Eau douce Saumure chaude
Cuisine Eaux à usages non potable
Salle de bain Protection des tuyauteries
Lave vaisselle, lave-linge contre le gel
Annabelle KREMER_2017-02-02
Annabelle KREMER_2017-02-02
Electricité et chauffage
Rejets des gaz d’échappements vers
toiture
Echangeur INOX : récupération des gaz
d’échappement pour la cogénération
Echangeur Gaz échappement/eau : l’énergie
thermique des gaz d’échappement est utilisée
pour chauffer l’eau glycolée des circuits de
chauffage
Sortie des gaz d’échappement du moteur

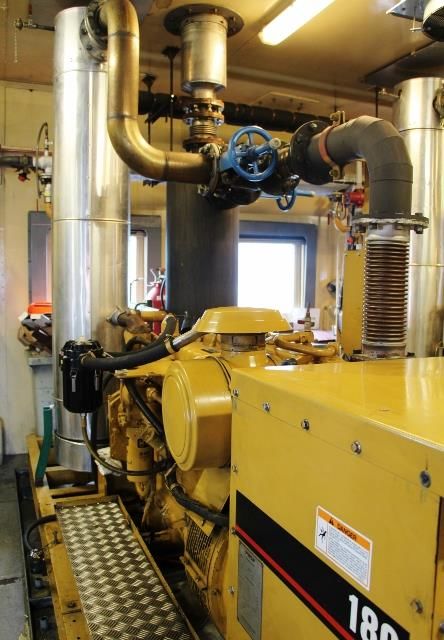

Générateur (avec moteur diesel)
La centrale électrique est équipée de trois
générateurs Caterpillar (de 145 KW unitaire à 100%
de charge). En général un seul générateur est en
débit. Les moteurs sont révisés toutes les 250h,
1000h et 4000h : vidange, nettoyage des filtres à air,
changement des filtres à huile …
Annabelle KREMER_2017-02-02

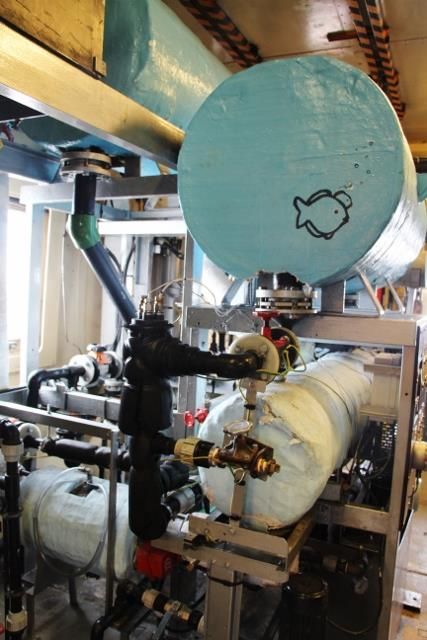

La production d’eau douce : le bouilleur

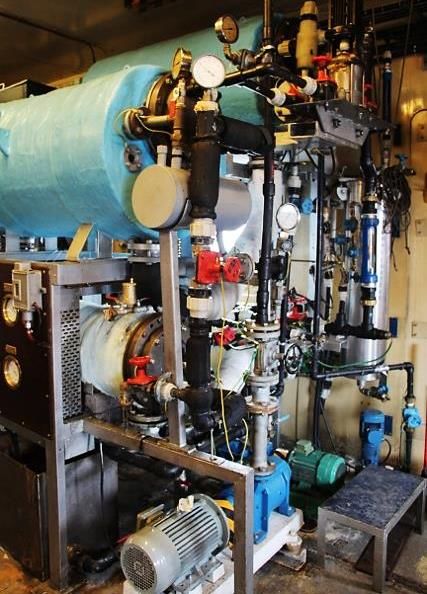

Ballons : deux chambres d’évaporation
eau de mer /eau douce
Minéralisateur (voir dia suivante)
Pompe à vide (voir dia suivante)
Il n'y a pas de source d’eau douce sur l'Ile des Pétrels. Il
ne pleut pas et les chutes de neige sont trop
irrégulières pour permettre une production d'eau
douce par fonte de la neige. C’est un distillateur
(bouilleur ou évaporateur) à eau de mer chauffée par
l’eau chaude disponible des circuits de refroidissement
et d’échappement des gaz des groupes électrogènes , il
permet de produire environ 4000 L d’eau douce/jour
en hiver et de 5500 L en été.
Annabelle KREMER_2017-02-02
L’eau de mer pompée en bas de la station (voir
plus loin la SPEM) est évaporée grâce à un
bouilleur (à ébullition sous vide partiel) qui
fonctionne en permanence. Un bac de
condensation au sein des deux chambres permet
de récupérer l’eau douce (déminéralisée).
L’autre partie - issue du processus d’évaporation -
*la saumure encore chaude, est réutilisée : elle
est distribuée en permanence par un réseau de
conduites associé aux conduites d’eau sanitaire et
à la conduite d’eau de mer protégeant ainsi celles-
ci du gel . Elle est aussi utilisée pour l’alimentation
des chasses d’eau des wc et le drainage des
conduites d’eaux usées.
réchauffeur de l’eau de mer
Résistances électriques (en
appoint)
Remarque : il y a aussi une chaudière
d’appoint supplémentaire
*Saumure : eau salée provenant de l’eau de mer à
laquelle on a déjà prélevé l’eau douce
Annabelle KREMER_2017-02-02La production d’eau douce : le bouilleur

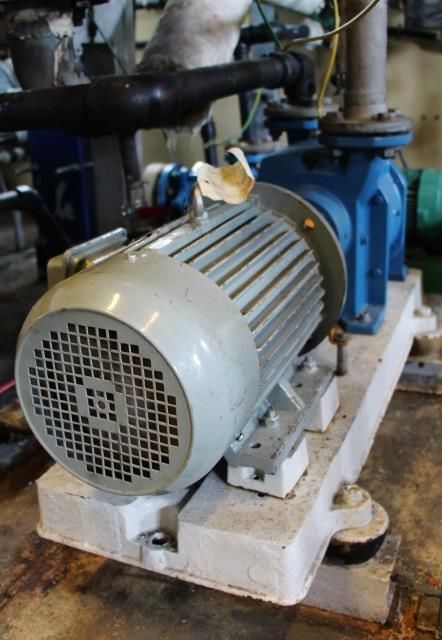

L’eau bout normalement à 100°C mais le système de
production d’eau douce est équipé d’une pompe à vide qui
permet d’abaisser la pression atmosphérique des 2
chambres d’évaporation à -750 mmHg) et donc le point
d’ébullition de l’eau de mer.
Résultat : l’eau de mer bout vers 35°C ce qui abaisse la
consommation d’énergie.
Un minéraliseur permet de
reminéraliser l’eau de consommation
afin qu’elle comporte les sels minéraux
indispensables à la santé.
Annabelle KREMER_2017-02-02La production d’eau douce : l’osmoseur en secours
Un osmoseur, d'une capacité journalière
de 4000 L est installé en appoint
(fabrication de l’eau technique, béton… )
et en secours de l’évaporateur.

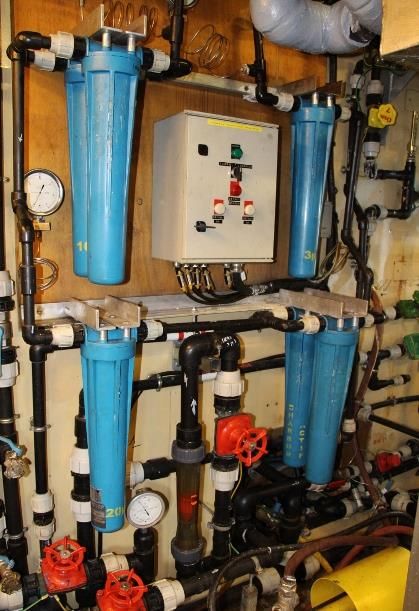

En bleu : différents filtres
Filtre 100 microns
Filtre 3 microns
Charbon actif
Filtre 20 microns
Annabelle KREMER_2017-02-02La production d’eau douce : l’osmoseur en secours
Principe de l’osmose inverse :
après une première filtration, l’eau salée
sous pression (60 bars) passe à travers
membranes poreuses ce qui permet de
récupérer l’eau douce par un échange
d’ions.
Filtres
Membranes poreuses
Pompe haute pression (60 bars)
Annabelle KREMER_2017-02-02Autres équipements. Le compresseur.
Compresseur (en bas) avec son réservoir
(en haut)
Permet d’équiper l’atelier technique en air
comprimé et souffler rapidement de l’air
dans les conduites d’eau extérieures afin
de les vider de leur contenu en cas de
pannes de pompe.
Annabelle KREMER_2017-02-02Autres équipements. Les radiateurs.

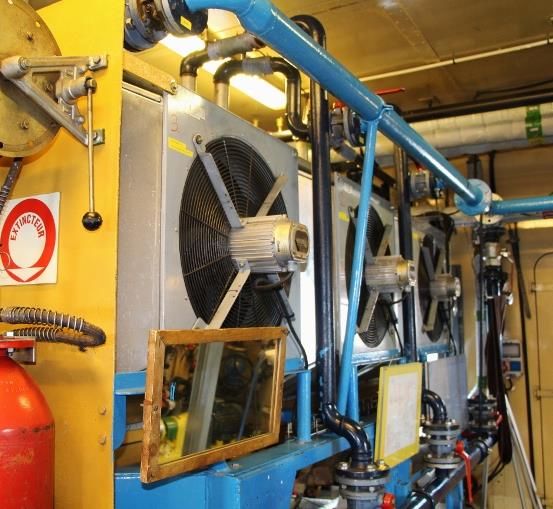

3 radiateurs ventilés utilisés en secours (si le système de cogénération est
défaillant) pour refroidir les moteurs des groupes électrogènes.
Annabelle KREMER_2017-02-02Les armoires de contrôle
Armoire Electrique
Compteurs de consommation instantanée
La plupart des bâtiments de Dumont d’Urville et de
l’Ile du Lion sont reliés au réseau électrique. Les lignes
quittent la centrale via l’armoire des départs. Une
ligne spécifique moyenne tension alimente l’Ile du
Lion. Elle est supportée par un câble aérien placé à
hauteur suffisante pour ne pas être emporté par les
glaces dérivantes du chenal.
Annabelle KREMER_2017-02-02Les armoires de contrôle
Armoire de contrôle des groupes
électrogènes
(tension, courant, puissance,
fréquence …)
Annabelle KREMER_2017-02-02Les armoires de contrôle
Armoire des alarmes internes à la
centrale
Armoire de contrôle et de
commande des pompes et
appareillages qui alimentent les 3
cuves d’eau douce (installées à
l’extérieur de la centrale)
Evaporateur
Station de pompage de l’eau de mer
Contenance des 3 cuves
Annabelle KREMER_2017-02-02Les armoires de contrôle
Armoire de distribution
électrique
Annabelle KREMER_2017-02-02Extérieur centrale : les cuves de gazole
Dépôts de carburant mensuel pour alimenter les moteurs
de la centrale : 9 cuves de 7 m3 à double paroi
« Toutes les cuves ont une double paroi, c’est
obligatoire ici, de même qu’un système de détection
des fuites (boitier noir). C’est une norme
internationale de protection de l’environnement »
m’explique Cyril.
Annabelle KREMER_2017-02-02Extérieur centrale : les conduites
Conduite de gazole
Conduite comportant tuyaux concentriques (le
tube d’arrivée de l’eau de mer se trouve à
l’intérieur de celui de la saumure) : l’une pour
l’eau de mer qui remonte de la SPEM, l’autre
pour la saumure chaude qui provient de la
centrale et qui évite au tuyau transportant l’eau
de mer de geler.
Annabelle KREMER_2017-02-02Extérieur centrale : la SPEM en face du Lion
Le Lion (amarrage bateau)
La Criée
La SPEM :
station de
pompage de
l’eau de mer.
L’eau de mer est pompée sous la glace par la station de pompage et refoulée en permanence - par une conduite
isolée de 350 m de longueur - vers une cuve tampon placée à proximité de la centrale électrique.
Remarque : le laboratoire de biologie (Criée) est alimenté en eau de mer durant les campagnes d’été (survie de la
faune benthique prélevée)

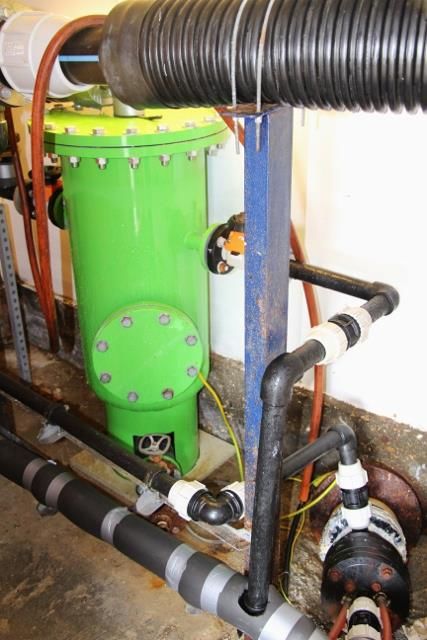

Annabelle KREMER_2017-02-02Ballon débulleur de la SPEM qui Extérieur centrale : la SPEM en face du Lion
extrait préalablement les bulles
présentes dans l’eau de mer car les
pompes utilisées ne tolèrent pas

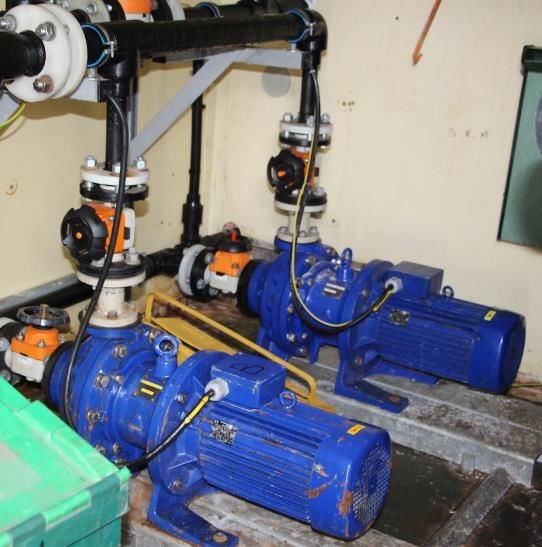

l’air et risqueraient donc d’être Deux pompes : au fond, la pompe
détruites par cavitation. fonctionnelle, l’autre étant une
pompe de secours.
4. Sortie eau
vers le local
« pompes »
3. Air à purger
2X/sem
2. Eau de mer
(l’augmentation
de la section du
ballon ralenti le
flux de l’eau de
mer, les bulles d’air
s’échappent)
1. Crépine
qui aspire
l’eau de mer
Annabelle KREMER_2017-02-02Extérieur centrale : 3 cuves d’eau douce
Réserve d’eau sanitaire
La réserve d’eau sanitaire est composée de 3 cuves de 15m3. La consommation
journalière de la station oscille de 3m3 en hiver à plus de 6m3 en été.
Remarque : Eaux usées
La station comprend aussi deux collecteurs d’eaux usées. Les branchements sont drainés en
permanence à la saumure chaude et / ou à l’eau de mer. Les eaux grises sont rejetées à la mer.
Annabelle KREMER_2017-02-02Vous pouvez aussi lire
