Just feel well
Gammes Rooftop
& Ventilation double flux
avril 2021
Just feel well
Rooftop & Ventilation
double flux
UNITÉS ROOFTOP
Nom de l’unité
Gamme Photo Technologie Réfrigérant Froid (kW) Chaud (kW) Caractéristiques
Froid seul Réversible
SMARTPACK2 - CKN-XHE2i Scroll Inverter 19-46 20-44
CSRN-XHE2-
CLIVETPack² FFA - Scroll 33-90 40-90
FFA
CLIVETPack² - CSNX-XHE2 Scroll 36-174 36-166
CLIVETPack² HSE - CSRN-XHE2 Scroll 45-148 44-154
CLIVETPack² CSRT-XHE2 CSRN-XHE2 Scroll 152-376 150-327
Configurations des rooftops
Mélange recyclage + Air neuf + Extraction
avec récupération thermodynamique sur

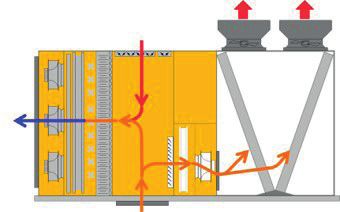

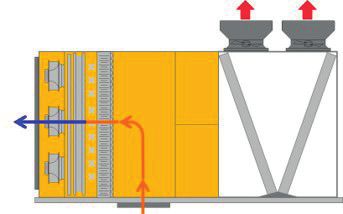

Mélange recyclage + Air neuf + Extraction
Air recyclé 100% (CAK) Mélange recyclage + Air neuf (CBK) l’air extrait via batterie de récupération
(Récupération sur l’air extrait) (CCK) (Configuration non disponible sur gamme
SmartPack2) (CCKP)
VENTILATIONS DOUBLE FLUX THERMODYNAMIQUES
Nom de l’unité
Gamme Photo Technologie Réfrigérant Froid (kW) Chaud (kW) Caractéristiques
Froid seul Réversible
ELFOFresh Large - CPAN-U Scroll 006-16 007-17 1200 à 3300 m³/h
ZEPHIR³ - CPAN-XHE3 Scroll Inverter 010-96 006-97 1300 à 14 000 m³/h

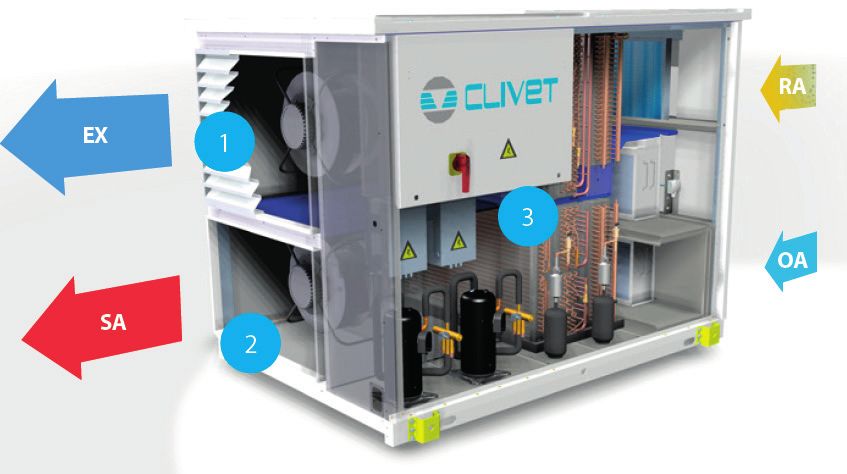

Configurations des ventilations double flux thermodynamiques
EX : Air rejeté
RA : Retour d’Air
SA : Air soufflé
OA : Air Neuf
➊ Section d’extraction de l’air vicié et récupération d’énergie
➋ Section de traitement et de soufflage de l’air neuf
➌ Zone thermodynamique et de contrôle électronique des compresseurs
+ PRODUITS CARACTÉRISTIQUES
• Réduit la puissance de la production de chauffage primaire
(chaudière, PAC…).
• Réduit la puissance de la production de refroidissement primaire FREE RÉCUPÉRATION RÉCUPÉRATION JUSQU’À 80%
(systèmes de climatisation à détente directe ou indirecte). COOLING D’ÉNERGIE THERMO-
DYNAMIQUE
D’AIR NEUF
• Se substitue à une Centrale de Traitement d’Air conventionnelle
(efficacité de filtration de G4 à H10).
• Compacité du produit (2465x2330 mm pour la plus grosse taille).
JUSQU’À 100% FILTRATION FILTRATION
D’AIR NEUF ÉLECTRONIQUE UV-C
H10
Just feel well
TABLEAUX DE COMPATIBILITÉ DES OPTIONS ROOFTOP
CSRN-XHE2- CSRN-XHE2 CSRT/CSRN-
Modèle CKN-XHE2i CSNX-XHE2
HSE FFA XHE2
Free-cooling l l l l
Sonde de qualité de l'air CO2 l l l l
Sonde de qualité de l'air CO2 et VOC l l l l
Registre air neuf manuel (CBK) l l l
Registre air neuf motorisé ON/OFF (CBK) l l
Registre air neuf motorisé modulant (CBK) l l l
Débit d'air variable l l l l
Débit d'air constant l l l l l
Chauffage gaz 35 kW l l l l
Chauffage gaz 44 kW l l l l
Chauffage gaz 65 kW l l l l l
Chauffage gaz 82 kW l l l l l
Chauffage gaz 100 kW l l l
Chauffage gaz 130 kW l l l
Chauffage gaz 164 kW l
Chauffage gaz 200 kW l
Chauffage gaz 300 kW l
Filtres F7 l l l l
Filtration électronique (efficacité H10) l l l l l
Filtration UV-C l l l l
Pressostat différentiel d'encrassement filtres l l l l l
Batterie eau chaude 2 rangs l l l l l
Vanne 3 voies modulante l l l l l
Vanne 2 voies modulante l l l l
Résistance électrique de 4,5 kW l
Résistance électrique de 6 kW l l
Résistance électrique de 9 kW l l l l
Résistance électrique 12 kW l l
Résistance électrique de 13,5 kW l l
Résistance électrique de 18 kW l l l l
Résistance électrique de 24 kW l l l
Résistance électrique de 27 kW l l
Résistance électrique 36 kW l l l
Résistance électrique 48 kW l
Batterie de réchauffage gaz chaud l l l l l
Humidificateur à vapeur électrodes immergés de 3 kg/h l l l
Rooftop & Ventilation
double flux
TABLEAUX DE COMPATIBILITÉ DES OPTIONS ROOFTOP
CSRN-XHE2- CSRN-XHE2 CSRT/CSRN-
Modèle CKN-XHE2i CSNX-XHE2
HSE FFA XHE2
Humidificateur à vapeur électrodes immergés de 5 kg/h l l l l
Humidificateur à vapeur électrodes immergés de 8 kg/h l l l l l
Humidificateur à vapeur électrodes immergés de 15 kg/h l l l l
Humidificateur à plaques à eau perdue l l l l
Moniteur de phases l l l l
Moniteur de phases multifonction l
Condenseur de mise phase (cos> 0,9) l l l l l
Antivibratils en caoutchouc l l l l l
Antivibratils en caoutchouc pour unité module gaz l l l l
Récupération thermodynamique de l'air refoulé l l
Récupération thermodynamique de l'air rejeté THOR l l l
Récupération active de l'air expulsé l
Refoulement d'air vers le bas l l l l
Refoulement d'air vers le haut l l l l
Refoulement latéral l l l l l
Aspiration par le bas l l l l
Aspiration latérale l l l l l
Dispositif de réduction de consommation ventilateurs extérieurs ECOBREEZE l l l l
Ventilateurs haute pression l l l l
Récupération énergétique de la réfrigération alimentaire l l
Version basse température extérieure l l l l
Manomètres haute et basse pression l l l l
Module de communication Modbus l l l l l
Module de communication LonWorks l l l l
Module de communication BACnet-IP l l l l
Détecteur de fumée (DAD) l l l l
Dispositif de mise en marche graduelle du compresseur l l l l
Clivet master system l l l l
Panneaux sandwich M0 l l l l l
Costière l l l l
Diffuseur à efficacité élevée par ventilateur axial - Axitop l l l l
Revêtement acrylique pour évaporateur l l l l l
Revêtement acrylique pour condenseur l l l l l
FABRICANT LEADER EUROPÉEN
Airwell dispose de l’exclusivité de la commercialisation de la marque italienne
en France et distribue l’intégralité de l’offre Clivet, en privilégiant les solutions
eau glacée et la gamme rooftop.
CLIVET C’EST :
FP-CLIVET Rooftops FR 0421 - AIRWELL DISTRIBUTION SAS - RCS VERSAILLES 824 596 795. Ces caractéristiques sont données à titre indicatif et peuvent être modifiées sans préavis. Photos non contractuelles. Imprimé dans l’U.E..
q 30 ans d’activité pour offrir des solutions pour le confort durable et le bien-être de l’individu et de
l’environnement.
q Le spécialiste des machines hautes performances.

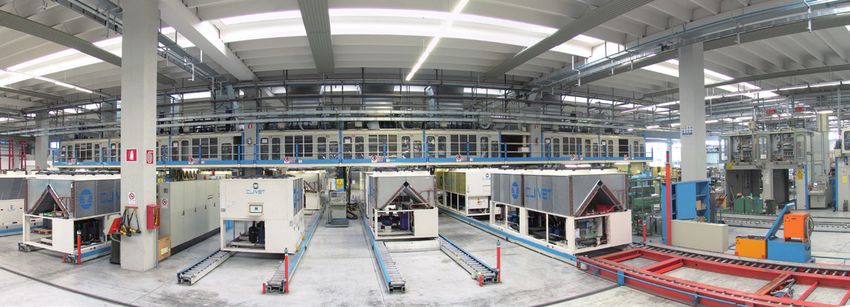

q Une usine de 50 000 m².
q Des produits certifiés
GARANTIES DES PRODUITS
GARANTIE STANDARD
Q 18 mois après la date d’envoi du produit
Q ou 12 mois après la mise en service
EXTENSION DE GARANTIE
Q 1 an supplémentaire : +4 % du prix de vente du produit
Q 2 ans supplémentaires : 6 % du prix de vente du produit
Q 3 ans supplémentaires : 8 % du prix de vente du produit
