Brise-roches hydrauliques Série HP
Secteurs et champs
d’application
G M L G M L

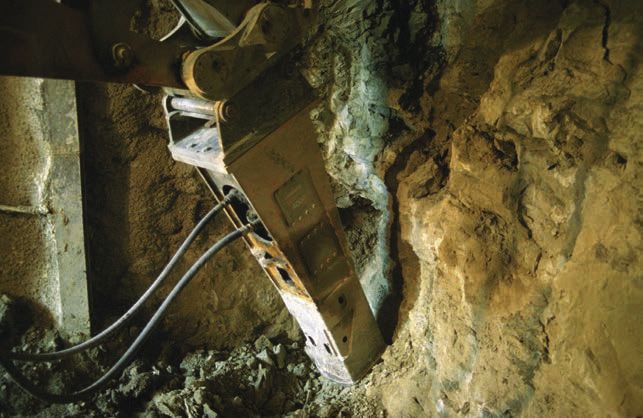

Travaux préliminaires • Déblaiement de terre de couverture Tunnelage • Déblaiement
• Nivellement de marches, de rues et de rampes • Décroûtage de voûtes et de murs
• Décroûtage de toits et de murs

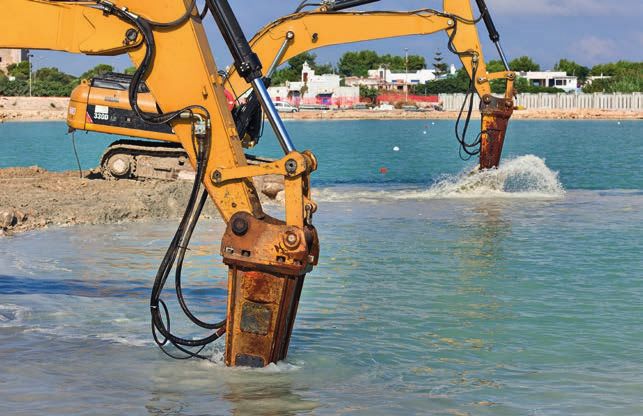

Applications sous-marines • Dragage

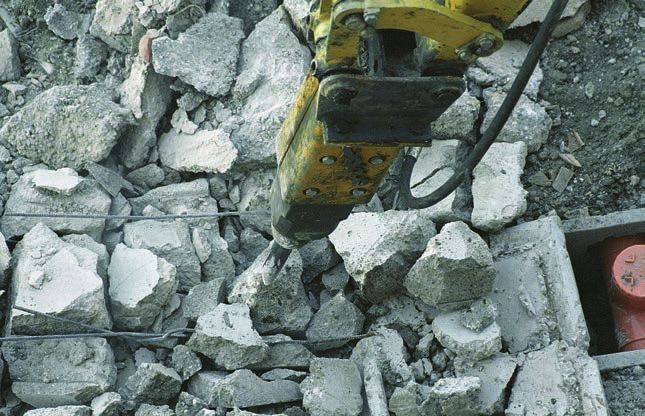

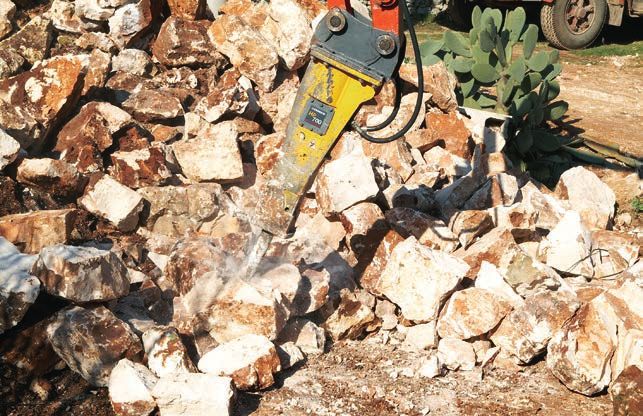

Démolition secondaire • Réduction de blocs de roche • Agrandissement de quais
• Dégagement des objets coincés dans les systèmes
Industrie Infrastructures • Elargissement de canaux
de broyage • Chargement de terre et matériaux en vrac
Extractive
Démolition primaire • Démolition sélective • Manutention de roches ou de brise-lames
• Mines sans explosifs Creusement de tranchées • Pétrole et gaz, eau et lisiers (creusement de
Démolition légère • Démolition de structures en dur tranchées en profondeur)
• Briques • Creusement de tranchées
• Pierre naturelle • Compactage des sols en tranchée
• Restructuration d’intérieurs Constructions routières • Fonçage de pieux et rails de sécurité
• Béton aéré autoclavé • Réparation d’asphalte
Démolition et • Travaux de manutention (entrées de garages,
Démolitions de structures • Démolition primaire de béton léger
Restructuration en béton simple et classique trottoirs et parkings)
• Démolition primaire de béton lourd • Pavage
• Eléments en dur
Recyclage de scories • Réduction de blocs en décharges de mines
• Démolition secondaire
• Dégagement des objets coincés dans les

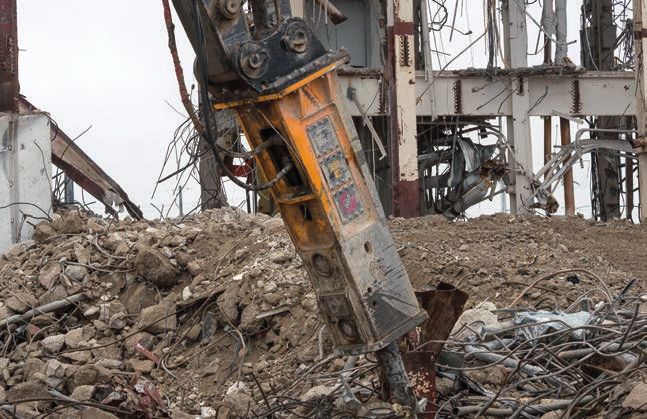

Démolition de structures • Démolition primaire de béton armé léger et
systèmes de broyage
composites en acier et béton classique

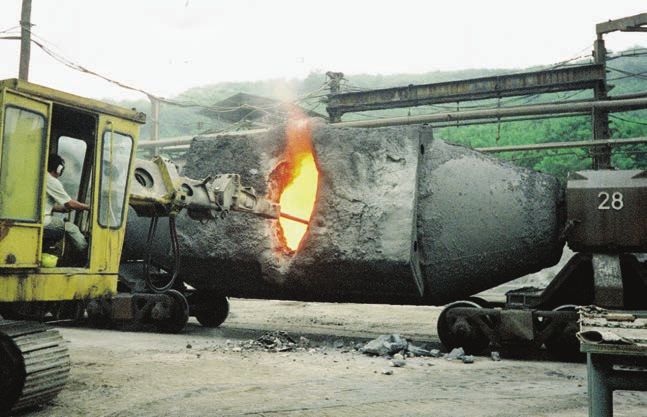

Nettoyage et décroûtage • Poches de coulée
• Démolition primaire de béton Industrie • Bouches des convertisseurs
armé lourd Métallurgique • Revêtements réfractaires
• Démolition secondaire de planchers, dalles et poutres
• Séparation des fers à béton des piliers Jardinage et • Clôtures
et pontons aménagement paysager • Excavation de sols
• Béton fibrorenforcé • Démolition de roches
• Découpe de fers à béton et de renforts en acier • Cultures
Démolitions de bâtiments et • Démolition de raffineries Agriculture et • Arrachage des souches
de structures métalliques • Découpe de structures métalliques et en acier Foresterie • Entretien de terrains de golf
• Découpe de poutrelles/poutres en acier • Broyage de souches et de racines
• Découpe de renforts • Arrachage et restauration de haies
Sélection et Chargement • Sélection • Broyage de déchets verts
• Chargement
Arboriculture • Transport de souches
• Gestion des déchets • Entretien d’espaces verts, de boqueteaux et de
• Remise en état de sites sous-bois
Démolition de dalles • Asphalte • Création et entretien de chemins forestiers et de
• Béton coupe-feux
• Surfaces composites • Enlèvement d’arbres
Terrassement • Creusement de tranchées • Ramassage de déchets verts
• Excavation de sols • Ramassage de branches
• Nivellement de dalles
• Compactage du sol
Terrassement • Compactage en tranchée
et BTP • Chargement de terre et matériaux en vrac
Fondations • Excavations pour fondations de bâtiments
• Nivellement
BTP • Fonçage de pieux pour fondations
• Compactage autour des piliers G| grands brise-roches M| brise-roches moyens L| brise-roches légers

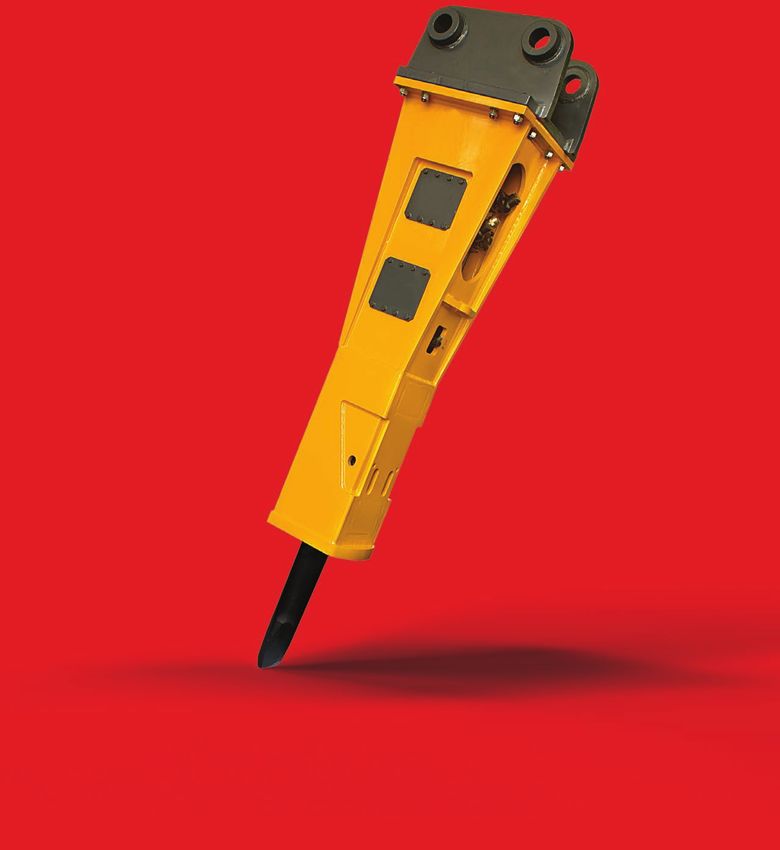

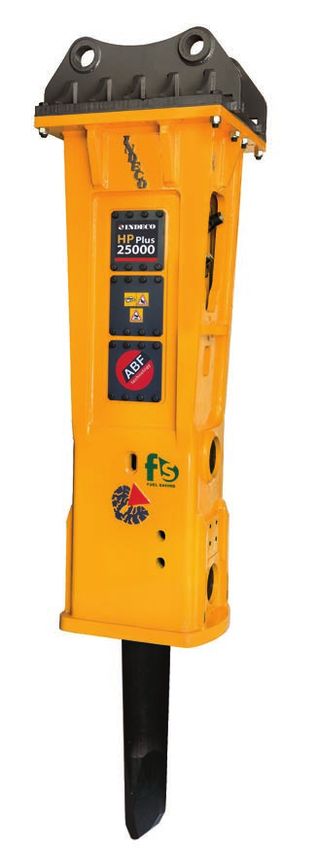

Brise-roches
Indeco HP
Les brise-roches Indeco HP représentent aujourd’hui la brise-roches légers
quintessence de la haute technologie et de la qualité
constructive italienne appliquée à la démolition. Des Imbattables quant à leur fiabilité, leur insonorité et leur
recherches approfondies dans le domaine des systèmes productivité, nonobstant leurs dimensions contenues, les
oléodynamiques, des matériaux, des traitements thermiques petits brise-roches Indeco sont parfaitement adaptés aux
et des accessoires complémentaires ont en effet permis à travaux de creusement, construction de routes, démolition
l’entreprise de s’imposer sur les marchés du monde entier et recyclage dans les centres habités, ainsi que dans la
grâce aux indéniables performances de ses produits. restructuration de bâtiments. Grâce à leur souplesse
Avec ses nombreux modèles, répartis en 3 séries : grande, d’utilisation, ils se révèlent particulièrement efficaces dans
moyenne et légère, et disponibles en différentes versions, des emplois spécifiques tels que l’entretien d’installations de
Indeco propose la gamme de brise-roches la plus étendue fonderies.
du marché.
A n’en pas douter, les utilisateurs désireux de trouver le brise-
roches idéal pour leur excavatrice n’ont que l’embarras du
choix chez Indeco.
brise-roches moyens
Grâce à leur excellent rapport poids/puissance et à leur ligne
élancée, les brise-roches moyens Indeco sont appropriés
tant pour les applications classiques, tels que la démolition
de bâtiments, le déblaiement en zones urbanisées et la
démolition secondaire en carrière. Ils sont en fait utilisés pour
des travaux sous-marins (grâce au kit ad hoc), le creusement
de tranchées étroites et profondes et l’enlèvement de scories
de fonderie.
grands brise-roches
Capables d’allier la puissance maximale à l’efficacité de la
technologie intelligente, les brise-roches Indeco de grandes
dimensions se révèlent imbattables dès qu’il s’agit de mener
à bien, dans les meilleurs délais, les tâches les plus difficiles
telles que d’imposants travaux de démolition et autres
travaux de déblaiement primaire en carrière, excavation de
fondations, percement de grandes galeries routières et de
tunnels ferroviaires.
Caractéristiques
des brise-roches Indeco
Grâce à leur système hydraulique intelligent spécialement Whisper ultrasilencieuse dont le caisson est doté d’un revêtement Système hydraulique 1 9 Amortisseur supérieur
étudié |1|, les brise-roches Indeco sont en mesure de modifier interne en matériel phono-absorbant |10| ainsi que d’un vernis intelligent pour éliminer les sollicitations
automatiquement l’énergie et la fréquence des coups en fonction antibruit lesquels, associés à d’autres légers remaniements à axiales de retour sur le bras
de la dureté du matériau à démolir. Ainsi, les ingénieurs d’Indeco proximité de la douille, permettent de réduire considérablement
se sont employés à augmenter la puissance hydraulique délivrée le niveau d’émissions sonores. L’accumulateur huile-azote
par l’excavatrice pour en améliorer la productivité, avec comme |11| rechargeable en réduisant les pics de pression, diminue Distributeur interne 2
résultat un accroissement du rendement global. également la pression sur le circuit hydraulique de l’excavateur. synchronisé en ligne
Caractéristiques exclusives dont le distributeur interne |2| aligné En outre, il permet de maintenir constante la charge de gaz et avec le piston
11 Accumulateur Huile - Azote
avec le piston, les coussins d’huile |3| pour l’amortissement des donc l’énergie de frappe. Il nécessite peu d’entretien, ce qui
rechargeable
vibrations et le système hydraulique avec étanchéité dynamique contribue à réduire les coûts de gestion.
|4| permettent l’élimination totale des joints dans la zone de 9 Amortisseurs latéraux
distribution, un facteur décisif pour prolonger la durée de vie pour réduire les vibrations
du brise-roches et réduire sensiblement les avaries. L’utilisation Le système ABF (Anti Blank Firing - anti coups à radiales et le niveau sonore
d’aciers spéciaux bas-liés, réalisés d’après une formule exclusive vide) |12| monté sur tous les brise-roches Indeco de 13 Système hydraulique
Indeco, permet de prolonger la durée de vie moyenne des moyennes et grandes dimensions, élimine les coups à vide de FS pour diminuer la
Coussins d’huile pour 3
composants du brise-roches. l’outil en désactivant le cycle de percussion du brise-roches consommation de carburant
diminuer les vibrations
Le caisson |5| est réalisé à partir d’aciers laminés HARDOX® ultra- lorsque l’outil ne repose pas fermement sur la surface à démolir. basse fréquence
résistants, qui le rendent indéformable. Ainsi, le système prolonge la vie des pièces d’usure et diminue 10 Le revêtement interne en
Le piston |6| est subdivisé en deux parties, pour une meilleure la pression transmise au caisson du brise-roches et au bras de Système hydraulique avec étanchéité 4 matériau phono-absorbant dans
énergie d’impact et une considérable diminution des coûts de l’excavateur. dynamique sans garnitures la version ultra-silencieuse du
gestion. Whisper et caisson complètement
Le système de graissage centralisé |7| a ceci de spécifique qu’il Les brise-roches Indeco sont non seulement indépendant du brise-roches
garantit un niveau de lubrifiant constant des coulisses et autres efficaces et fiables mais aujourd’hui ils Caisson réalisé en aciers HARDOX® 5
glissières, même lorsque le marteau travaille à l’horizontale. Ce qui sont aussi parmi les plus écologiques et 12 Système ABF pour l’élimination
réduit notablement l’usure des composants tout en prolongeant économiques quant à leur consommation. Piston 6 des coups à vide de l’outil
leur durée de vie. Grâce à un système hydraulique |13| toujours plus performant,
La douille interchangeable « quick change » |8| est disponible la série HP est désormais classée FS (Fuel Saving). En effet,
Point de graissage 7
en différents matériaux en fonction des applications à traiter. par rapport à de nombreux modèles de la concurrence,
centralisé
Insérée dans la coulisse de l’outil, elle réduit les délais et les équivalents en termes de poids et de prestations, les brise-
coûts d’entretien, tout en éliminant les longues opérations de roches Indeco consomment moins d’huile par minute et 10 Plaquettes anti-usure
substitution de la douille fixe classique. engendrent une pression opérationnelle inférieure. C’est silencieuses

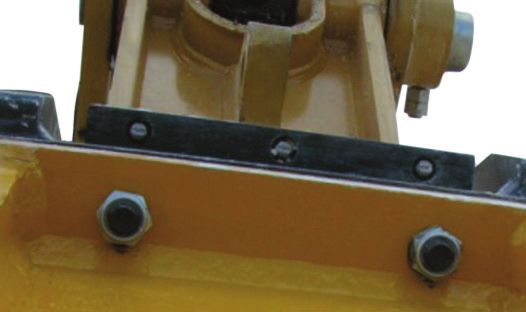

Tous les porteurs équipés d’un brise-roches Indeco bénéficient grâce à leur puissance hydraulique minorée qu’il est possible
d’un double système amortisseur |9| : l ’un est hydraulique de diminuer sensiblement le nombre de tours moteur de
et interne, l’autre est mécanique et externe au brise-roches. l’excavatrice. Avec les brise-roches Indeco, il est possible de Douille quick-change 8
Ce dispositif réduit sensiblement les vibrations transmises à réduire jusqu’à 20% sa consommation de carburant, tout remplaçable sur chantier
l’excavateur. En outre, par comparaison avec un brise-roches de en assurant des prestations optimales et une excellente
classe équivalente et en conditions de travail similaires, le bras productivité. Cette caractéristique est encore plus évidente 9 Amortisseur inférieur pour
de l’excavatrice est soumis à des contraintes beaucoup moins si on compare le brise-roches Indeco à des produits de absorberles sollicitations axiales
importantes grâce au poids relatif du brise-roches Indeco. dimensions équivalentes à poussée de gaz ou de gasoil. entre le corps du brise-roches
Parallèlement à la version standard, Indeco propose une version et le caisson
La gamme des brise-roches légers
série HP
Compagnons de travail infatigables, les brise-roches légers
constituent la classe la plus fournie de la gamme Indeco.
Données techniques HP 150 FS HP 200 FS / HP 200 FS Heavy Duty HP 350 FS HP 550 FS HP 800 FS HP 1000 FS HP 1100 FS HP 1250 FS
Types d’excavatrices 1 2 1 2 1 2 1 2 3 1 2 3 1 2 3 1 3 1 3
Poids de l’excavatrice 0,5 ÷ 2 tonnes 0,7 ÷ 3 tonnes 1,4 ÷ 5 tonnes 1,7 ÷ 6,5 tonnes 3 ÷ 9 tonnes 3,5 ÷ 10,5 tonnes 4 ÷ 12 tonnes 5 ÷ 14 tonnes
(possible) 1150 ÷ 4450 lbs 1550 ÷ 6650 lbs 3100 ÷ 11000 lbs 3750 ÷ 14300 lbs 6650 ÷ 19800 lbs 7750 ÷ 23100 lbs 8850 ÷ 26450 lbs 11050 ÷ 30850 lbs
Poids du brise-roches 59 Kg 80 / 98 Kg (Heavy Duty) 160 Kg 230 Kg 320 Kg 390 Kg 440 Kg 550 Kg
en conditions de travail 135 lbs 180 / 220 lbs (Heavy Duty) 360 lbs 510 lbs 710 lbs 860 lbs 980 lbs 1220 lbs
42 mm 45 mm 48 mm 65 mm 75 mm 75 mm 80 mm 90 mm
Diamètre de l’outil 1.66 in 1.80 in 1.90 in 2.60 in 3 in 3 in 3.15 in 3.55 in
160 bar 160 bar 160 bar 160 bar 160 bar 170 bar 170 bar 170 bar
Pression ajustée à l’excavateur
2400 psi 2400 psi 2400 psi 2400 psi 2400 psi 2500 psi 2500 psi 2500 psi
16 bar 11 bar 11 bar 12 bar 12 bar 11 bar 12 bar 11 bar
Contrepression max
240 psi 160 psi 150 psi 170 psi 170 psi 160 psi 170 psi 160 psi
160 joule 230 joule 300 joule 550 joule 750 joule 850 joule 950 joule 1200 joule
Energie de frappe
150 lb.ft 200 lb.ft 350 lb.ft 550 lb.ft 800 lb.ft 1000 lb.ft 1100 lb.ft 1250 lb.ft
400 ÷ 1900 n/min 540 ÷ 2040 n/min 700 ÷ 1800 n/min 540 ÷ 1670 n/min 780 ÷ 1720 n/min 600 ÷ 1340 n/min 620 ÷ 1500 n/min 570 ÷ 1180 n/min
Nombre de frappes par minute
400 ÷ 1900 bpm 540 ÷ 2040 bpm 700 ÷ 1800 bpm 540 ÷ 1670 bpm 780 ÷ 1720 bpm 600 ÷ 1340 bpm 620 ÷ 1500 bpm 570 ÷ 1180 bpm
Légende des excavatrices Pour les données de pression régulée au brise-roches et à l’huile requise, se reporter à la page « paramètres pour le choix et le réglage du brise-roches ».
1 2 3 4 5
N.B.Toutes les illustrations et les données numériques de ce catalogue sont non contractuelles et susceptibles d’être modifiées à tout moment et sans préavis.
Excavatrice compacte Mini-pelle Rétrocaveuse Excavatrice sur roues Excavatrice sur chenilles Nous nous réservons cependant la possibilité de les modifier dans le cadre de l’amélioration et du développement constant de notre produit.
La gamme des brise-roches moyens
série HP
Un parfait équilibre entre puissance et souplesse d’utilisation partenaires infatigables de tous types de travaux, y compris
caractérise la classe des brise-roches moyens Indeco, les plus pénibles.
Données techniques HP 1500 FS HP 1800 FS HP 2000 FS HP 3000 FS HP 4000 FS HP 4500 FS HP 5000 FS
Types d’excavatrices 1 3 4 4 5 4 5 4 5 4 5 5 5
Poids de l’excavatrice 6,5 ÷ 16 tonnes 10 ÷ 20 tonnes 12 ÷ 22 tonnes 15 ÷ 25 tonnes 16 ÷ 28 tonnes 16 ÷ 30 tonnes 19 ÷ 32 tonnes
(possible) 14400 ÷ 35200 lbs 22100 ÷ 44000 lbs 26500 ÷ 48500 lbs 33000 ÷ 55000 lbs 35500 ÷ 61500 lbs 35500 ÷ 66000 lbs 42000 ÷ 70500 lbs
Poids du brise-roches 650 Kg 850 Kg 1000 Kg 1200 Kg 1500 Kg 1690 Kg 1900 Kg
en conditions de travail 1440 lbs 1880 lbs 2250 lbs 2650 lbs 3320 lbs 3740 lbs 4200 lbs
90 mm 110 mm 115 mm 120 mm 130 mm 135 mm 140 mm
Diamètre de l’outil 5.10 in 5.35 in 5.55 in
3.55 in 4.30 in 4.55 in 4.80 in
170 bar 180 bar 180 bar 180 bar 180 bar 190 bar 200 bar
Pression ajustée à l’excavateur 2500 psi 2700 psi 2700 psi 2700 psi 2700 psi 2800 psi 3000 psi
8,5 bar 10 bar 8 bar 8 bar 7 bar 7 bar 8 bar
Contrepression max 120 psi 140 psi 120 psi 120 psi 100 psi 100 psi 120 psi
1500 joule 1750 joule 2000 joule 2500 joule 3400 joule 3700 joule 4400 joule
Energie de frappe 1500 lb.ft 1800 lb.ft 2000 lb.ft 3000 lb.ft 4000 lb.ft 4500 lb.ft 5000 lb.ft
450 ÷ 980 n/min 420 ÷ 1000 n/min 440 ÷ 1060 n/min 460 ÷ 940 n/min 400 ÷ 870 n/min 400 ÷ 870 n/min 360 ÷ 870 n/min
Nombre de frappes par minute
450 ÷ 980 bpm 420 ÷ 1000 bpm 440 ÷ 1060 bpm 460 ÷ 940 bpm 400 ÷ 870 bpm 400 ÷ 870 bpm 360 ÷ 870 bpm
Légende des excavatrices Pour les données de pression régulée au brise-roches et à l’huile requise, se reporter à la page « paramètres pour le choix et le réglage du brise-roches ».
1 2 3 4 5
N.B.Toutes les illustrations et les données numériques de ce catalogue sont non contractuelles et susceptibles d’être modifiées à tout moment et sans préavis.
Excavatrice compacte Mini-pelle Rétrocaveuse Excavatrice sur roues Excavatrice sur chenilles Nous nous réservons cependant la possibilité de les modifier dans le cadre de l’amélioration et du développement constant de notre produit.

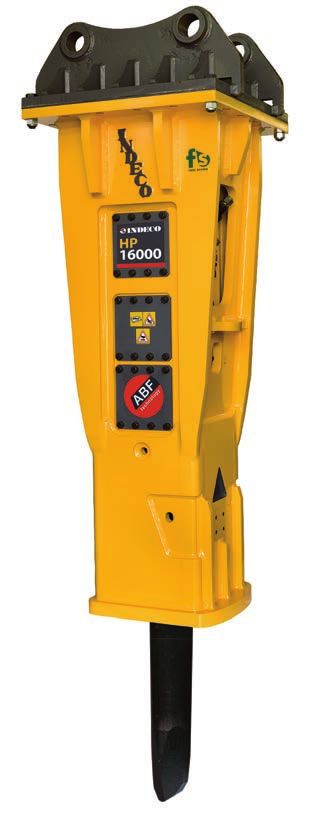

La gamme des grands brise-roches
série HP
Il s’agit de la classe la plus prestigieuse : celle des gros calibres
Indeco. Grands non seulement par leurs dimensions mais
surtout par leurs exceptionnelles prestations.
Données techniques HP 6000 FS HP 7500 FS HP 10000 FS HP 11000 FS HP 12000 FS HP 14000 FS HP 16000 FS HP 25000 FS Plus
Types d’excavatrices 5 5 5 5 5 5 5 5
Poids de l’excavatrice 21 ÷ 38 tonnes 23 ÷ 42 tonnes 27 ÷ 50 tonnes 30 ÷ 55 tonnes 32 ÷ 63 tonnes 39 ÷ 80 tonnes 45 ÷ 120 tonnes 60 ÷ 140 tonnes
(possible) 46500 ÷ 84000 lbs 51000 ÷ 93000 lbs 60000 ÷ 110000 lbs 66500 ÷ 121000 lbs 75000 ÷ 138000 lbs 86000 ÷ 175000 lbs 100000 ÷ 265000 lbs 132000 ÷ 310000 lbs
Poids du brise-roches 2200 Kg 2500 Kg 3150 Kg 3600 Kg 4000 Kg 5000 Kg 7800 Kg 11050 Kg
en conditions de travail 5000 lbs 5550 lbs 6950 lbs 7950 lbs 9900 lbs 11600 lbs 17200 lbs 24400 lbs
145 mm 150 mm 160 mm 170 mm 180 mm 195 mm 215 mm 250 mm
Diamètre de l’outil 5.75 in 5.95 in 6.30 in 6.70 in 7.10 in 7.70 in 8.50 in 10 in
210 bar 210 bar 210 bar 210 bar 210 bar 210 bar 230 bar 230 bar
Pression ajustée à l’excavateur 3100 psi 3100 psi 3100 psi 3100 psi 3100 psi 3100 psi 3400 psi 3400 psi
7 bar 8 bar 7 bar 7 bar 8,5 bar 8 bar 9 bar 11 bar
Contrepression max 100 psi 120 psi 100 psi 100 psi 120 psi 120 psi 130 psi 160 psi
5200 joule 6200 joule 8000 joule 9000 joule 10500 joule 15000 joule 20000 joule 25000 joule
Energie de frappe 6000 lb.ft 7500 lb.ft 10000 lb.ft 11000 lb.ft 12000 lb.ft 14000 lb.ft 16000 lb.ft 25000 lb.ft
370 ÷ 760 n/min 340 ÷ 820 n/min 300 ÷ 670 n/min 300 ÷ 650 n/min 320 ÷ 580 n/min 270 ÷ 540 n/min 240 ÷ 550 n/min 240 ÷ 460 n/min
Nombre de frappes par minute
370 ÷ 760 bpm 340 ÷ 820 bpm 300 ÷ 670 bpm 300 ÷ 650 bpm 320 ÷ 580 bpm 270 ÷ 540 bpm 240 ÷ 550 bpm 240 ÷ 460 bpm
Légende des excavatrices Pour les données de pression régulée au brise-roches et à l’huile requise, se reporter à la page « paramètres pour le choix et le réglage du brise-roches ».
1 2 3 4 5
N.B.Toutes les illustrations et les données numériques de ce catalogue sont non contractuelles et susceptibles d’être modifiées à tout moment et sans préavis.
Excavatrice compacte Mini-pelle Rétrocaveuse Excavatrice sur roues Excavatrice sur chenilles Nous nous réservons cependant la possibilité de les modifier dans le cadre de l’amélioration et du développement constant de notre produit.
Productivité Paramètres pour le choix et le réglage Paramètres pour le choix et le réglage du
du brise-roches brise-roches
Système international d’unités Système international d’unités Unités de mesure américaines
120 150 390 300
Modèle Compatibilité Valeurs de régulation Modèle Compatibilité Valeurs de régulation Modèle Compatibilité Valeurs de régulation Modèle Compatibilité Valeurs de régulation
HP 150
brise-roches/porteur pression (bar)/débit brise-roches/porteur pression (bar)/débit brise-roches/porteur pression (psi)/débit brise-roches/porteur pression (psi)/débit
HP 200 (tonnes)* d’huile (l/mn)** (tonnes)* d’huile (l/mn)** (lbs)* d’huile (gpm)** (lbs)* d’huile (gpm)**
40 50 130 100
0,5 2 105 125 16 28 115 140 1150 4450 1550 1800 35500 61500 1700 2000
HP 350 115 120 125 130 1650 1750 1800 1900
HP 150 HP 4000 HP 150 HP 4000
Production approximative (m3/8h)
20 25 65 50 HP 550
20 15 140 130 5.3 4 37 35
0,7 1,8 28 10 19 24 160 125 1550 4000 7.4 2.7 42000 52500 43 34
HP 800
0,7 3 105 125 16 30 120 145 1550 6650 1550 1800 35500 66000 1750 2100
115 120 130 135 1650 1750 1850 2000
HP 1000
HP 200 HP 4500 HP 200 HP 4500
4 5 13 10
30 20 145 135 8 6 39 36
HP 1100 0,8 2,5 40 15 20 26 160 130 1800 5550 11 4 44500 57000 43 35
HP 1250 1,4 5 105 125 19 32 125 150 3100 11000 1550 1800 42000 70500 1850 2150
115 120 135 140 1650 1750 1950 2050
percement de tranchées
2,0 2,5 6,5 5
démolition secondaire
démolition en galerie
HP 350 HP 5000 HP 350 HP 5000
démolition primaire
HP 1500
35 25 170 160 10 7 45 43
2 4 45 25 21 28 180 145 4450 8800 12 7 46500 61500 48 39
HP 1800
1,7 6,5 105 125 21 38 130 160 3750 14300 1550 1800 46500 84000 1900 2300
HP 180
HP 150
HP 12
HP 20
HP 1
HP 3
HP 11
HP 10
HP 2
HP 5
HP 8
115 120 135 140 1650 1750 1950 2050
50
50
00
50
00
00
50
00
HP 2000
00
0
0
0,4 0,5 1,3 1 HP 550 HP 6000 HP 550 HP 6000
0 500 1000 1500 2000 2500 3000 45 35 185 175 12 10 49 47
2,5 5 65 30 24 30 200 160 5550 11000 18 8 53000 66000 53 43
Charge de rupture à compression du matériau (kg/cm ) 2
3 9 105 125 23 42 130 160 6650 19800 1550 1800 51000 93000 1900 2300
115 120 140 145 1650 1750 2000 2150
HP 800 HP 7500 HP 800 HP 7500
2400 3000 7800 6000 70 60 215 205 19 16 57 55
HP 3000 3,5 7,5 85 50 26 33 230 180 7750 16500 23 14 57500 72500 61 48
HP 4000 3,5 10,5 105 130 27 50 130 160 7750 23100 1550 1850 60000 110000 1900 2300
120 125 140 145 1700 1800 2000 2150
400 500 1300 1000 HP 4500 HP 1000 HP 10000 HP 1000 HP 10000
70 60 230 220 19 16 61 59
Production approximative (m3/8h)
200 250 650 500 HP 5000 4 8,5 80 50 30 40 265 190 8850 18700 22 14 66500 88000 71 51
4 12 105 130 30 55 130 160 8850 26450 1550 1850 66500 121000 1900 2300
HP 25000 HP 6000 120 125 140 145 1700 1800 2000 2150
HP 16000
HP 7500
HP 1100 HP 11000 HP 1100 HP 11000
40 50 130 100
HP 14000 80 70 240 230 22 19 64 61
HP 12000 5,5 10 90 60 35 45 280 200 12150 22000 24 16 77500 99000 74 53
20 25 65 50 HP 10000
HP 10000 HP 11000 5 14 105 130 32 63 140 165 11050 30850 1550 1850 75000 138000 2050 2350
HP 11000 120 125 145 150 1700 1800 2100 2200
HP 750
0
HP 1250 HP 12000 HP 1250 HP 12000
90 80 285 275
percement de tranchées
4 5 13
HP 12000 24 22 76 73
démolition secondaire
10 HP 6
6 12 100 70 36 52 305 250 13250 26450 27 19 79000 115000 81 67
démolition en galerie
000
démolition primaire
2,0 2,5 6,5 5 HP 14000
6,5 16 105 130 39 80 140 165 14400 35200 1550 1850 86000 175000 2050 2350
120 125 150 155 1700 1800 2150 2250
HP
HP
HP
HP 16000
450
500
HP 1500 HP 1500
HP
HP 14000 HP 14000
400
300
0
0
0
95 85 325 315 26 23 86 84
0
HP 25000
0,4 0,5 1,3 1 8 13 105 70 46 68 355 290 17700 28600 28 19 101000 150000 94 77
0 500 1000 1500 2000 2500 3000
10 20 115 140 45 120 140 180 22100 44000 1700 2000 100000 265000 2050 2600
120 125 160 165 1700 1850 2300 2400
Charge de rupture à compression du matériau (kg/cm2) HP 1800 HP 16000 HP 1800 HP 16000
110 100 380 370 30 27 101 98
N.B. Ces valeurs nominales servent de référence et ne sont pas contractuelles 12 17 125 80 58 90 420 325 26500 37400 34 22 128000 198000 111 86
12 22 115 140 60 140 140 180 26500 48500 1700 2000 132000 310000 2050 2600
120 125 160 170 1700 1850 2300 2500
HP 2000 HP 25000 HP 2000 HP 25000
Niveau d’émissions sonores
120 110 470 460 32 30 125 122
14 20 130 85 75 120 520 420 31000 44000 35 23 165000 265000 138 111
15 25 115 140 33000 55000 1700 2000
125 130 1800 1900
HP 3000 HP 3000
135 125 36 34
18 22 150 110 39500 48500 40 30
Niveau de pression sonore mesurée* en fonction de la distance Niveau de puissance sonore garantie* selon 2006/42/CE
*Utilisation conseillée sur porteur d’un poids total de (t) : *Utilisation conseillée sur porteur d’un poids total de (lbs) :
Distance 10 m 15 m 20 m 25 m 30 m Possible (raccordement sujet à l’approbation du concessionnaire Indeco) Possible (raccordement sujet à l’approbation du concessionnaire Indeco)
Optimal Optimal
Modèle HP 96* 92,5* 90* 88,1* 86,5* Modèle HP 126*
**Pression régulée sur le brise-roches optimale (bar) en relation avec le débit d’huile (l/min) : **Pression régulée sur le brise-roches optimale (psi) en relation avec le débit d’huile (gpm) :
*valeurs exprimées en dB (A) Pression régulée sur le brise-roches optimale (bar) Huile requise optimale (l/min) Pression/huile possible Pression régulée sur le brise-roches optimale (psi) Huile requise optimale (gpm) Pression/huile possible
Productivité
Les accessoires
Unités de mesure américaines
150 200 500 400
HP 150 Système IDA (Indeco Dust Abatement) 1| |6 Système anti-graisse et anti-poussière
HP 200 Un système innovant qui prévient très efficacement l’usure Le système, indispensable pour des travaux en atmosphère
50 65 170 130
HP 350
des composants et prolonge la durée de vie du brise-roche. poussiéreuse et des opérations de tunnelage, est composé
Production approximative (yd3/8 hrs)
25 30 85 65
Il protège en outre les opérateurs de l’exposition aux micro- de deux colliers fixés en pointe |4| qui empêchent la
HP 550
particules de silice cristalline. Il consiste en un jet d’eau poussière de pénétrer et la graisse de sortir. Ce dispositif
HP 800
nébulisée, |1| émis par des buses, placées sur la carcasse. réduit la quantité de lubrifiant utilisé et accroît la pérennité
HP 1000
Elles empêchent le soulèvement de poussières nocives, des composants du brise-roches.
5 6,5 17 13 HP 1100
dommageables tant pour le matériel que pour l’opérateur.
2,5 3 8,5
HP 1250 • Système à haute pression
2| |7 Systèmes de graissage automatique Indeco Lube
percement de tranchées
6,5
démolition secondaire
démolition en galerie
Disponible pour les brise-roches grands et moyens. Parmi les principaux accessoires pour brise-roches, on peut
démolition primaire
HP 1500
HP 1800 Il s’agit d’un dispositif constitué d’un compresseur citer les relais de graissage automatique mis au point en
HP 180
HP 150
HP 12
HP 20
HP 1
HP 3
HP 11
HP 10
HP 2
HP 5
HP 8
d’air et d’une pompe à eau haute pression, fixés à même exclusivité pour Indeco par les techniciens de Bekalube.
50
50
00
50
00
00
50
00
HP 2000
00
0
0
0,5 0,6 1,7 1,5
0 50 100 150 200 250 300 l’excavateur. Ce dispositif est mis en mouvement par Ces éléments permettent de maintenir les brise-roches
Charge de rupture à compression du matériau (MPa)
deux moteurs hydrauliques alimentés par l’excavateur. dans un bon état de fonctionnement, grâce au procédé de
La pompe et le compresseur ont des commandes lubrification en continu qui évite les arrêts prolongés que la
3100 4000 10000 7800 séparées, contrôlées par des soupapes lubrification manuelle rendait indispensable. Les systèmes
HP 3000
électro-hydrauliques. Ainsi l’opérateur de l’engin peut se divisent en deux catégories : ceux embarqués, c’est-à-dire
3| |8
HP 4000
500 650 1700 1300
actionner, simultanément ou alternativement, deux montés directement sur le brise-roches, et asservis à une
HP 4500
dispositifs de protection différents : le kit de contention pompe à cartouche, et ceux qui disposent d’un relais et d’un
Production approximative (yd3/8 hrs)
250 320 850 650 HP 5000
des poussières à eau nébulisée et le bouclier réservoir montés sur l’excavatrice |5|.
HP 25000 HP 6000
HP 16000 anti-poussière, qui grâce à la pressurisation interne du Dans les deux cas, les systèmes se connectent au brise-roche
50 65 170 130 HP 7500
HP 14000 brise-roche |2|, empêche que les poussières, l’eau et les via un seul point de graissage centralisé |6| qui permet au
25 30 85 65 HP 12000 HP 10000
HP 10000 HP 11000 détritus ne pénètrent à l’intérieur du brise-roche à travers lubrifiant d’atteindre toutes les douilles, les coulisses et autres
HP 11000
HP 750
0
la douille, comme il advient parfois au cours de travaux glissières entre l’outil, le marteau et le porte-outils.
HP 12000
percement de tranchées
5 6,5 17
d’abattage en galerie ou d’opérations subaquatiques.
démolition secondaire
13 HP 6
démolition en galerie
000
démolition primaire
2,5 3 8,5 6,5 HP 14000
4| |9 Systèmes de graissage embarqués
HP
HP
•
HP
HP 16000
Système à basse pression
450
500
HP
• Pompe à cartouche « single-shot » |7| fonctionne avec une
400
300
0
0
0
0
HP 25000
0,5 0,6 1,7 1,5 Pensé pour des brise-roches et des broyeurs de petite seule ligne hydraulique. Compatible avec la cartouche
0 50 100 150 200 250 300
taille, le système prévoit l’insertion d’une plaque de standard LubeMaxx et conseillée pour les brise-roches
Charge de rupture à compression du matériau (MPa)
nébulisation dotée de 4 buses |3|, située à hauteur de la Indeco du HP 800 au HP 2000
N.B. Ces valeurs nominales servent de référence et ne sont pas contractuelles platine de fixation, de façon à couvrir l’ensemble de la • Le graisseur LubeMaxx Continuous-Flow |8| est conseillé
zone de travail, quelle que soit la position, et réduire la pour les brise-roches Indeco du HP 3000 au HP 10000
diffusion de poussières, même en cas de vent. Le système • Le graisseur LubeMaxx XL Continuous-Flow utilise deux
Niveau d’émissions sonores
requiert une ligne hydraulique normale à basse pression.
Il actionne automatiquement les gicleurs uniquement 5|
cartouches standards LubeMaxx |9|. Il est conseillé pour les
brise-roches Indeco du HP 12000 au HP 25000
quand l’équipement est en service. Cette fonction permet
Niveau de pression sonore mesurée* en fonction de la distance Niveau de puissance sonore garantie* selon 2006/42/CE
de réduire la consommation d’eau. Systèmes montés sur pelles
• Réservoir de 1.6 gal avec actionnement hydraulique
Distance 33 ft 50 ft 65 ft 80 ft 100 ft
ou électrique
Modèle HP 96* 92.5* 90* 88.1* 86.5* Modèle HP 126* • Fût entier de 5.8/6.6 gal pompe immergée et actionnement
*valeurs exprimées en dB (A) hydraulique ou électrique
Les outils
Lubrifiant spécial Indeco Supreme 10 | Broche burin
L’utilisation d’un lubrifiant spécial est essentiel pour
garantir la pérennité des principaux composants du brise- Pour tous travaux de terrassement ou excavations à section étroite sur des roches
roches. Le lubrifiant |10| Indeco Supreme, doté d’additifs stratifiées de type demi-dure à dure.
solides, a une bonne stabilité à l’oxydation. Il résiste en
outre à des pressions et à des températures très élevées,
et fait preuve de qualités adhésives et de résistance à l’eau
Outil à double cône
hors pair.
Pour les travaux de rupture de béton ou pour les roches de dureté moyenne non
11 |
Goupilles et douilles stratifiées. Démolition secondaire : blocs demi-durs, durs et très durs.
|11| Etudiés pour faciliter le montage sur le bras de
l’excavatrice de tous les produits Indeco, avec ou sans
platine de fixation.
Outil coupe-asphalte / bêche
Platines de fixation Pour couper ou casser la surface de la route, casser les sols, les murs, les murs
Tous les modèles de platines |12| Indeco sont couplables de briques ou de tuf. Disponible dans les versions en ligne (coupe- asphalte) et
avec tous les produits Indeco de classe équivalente. transversale à 90 ° ( bêche) par rapport à la direction de travail.
12 |
Platine pliable
Un modèle particulier de platine |13| pour
Outil à pilotage
brise-roches qui permet à l’appareil d’être rabattu
directement sous le bras de l’excavatrice.
Travaux de construction de palissades ou poteaux façonnés pour rambardes, etc.
Flexibles de raccordement
Nous recommandons l’utilisation de flexibles originaux
Outil pyramide
Indeco |14| à haute et basse pression pour le bon 13 |
raccordement des différents outils sur l’installation
hydraulique de l’engin porteur. Pour démolir dalles en béton armé dur et roches détritiques.
Outil cobra
Pour tous travaux de terrassement sur des roches de type demi-dure à dure, non
stratifiées ou pulvérulentes lors de la phase de rupture, poudingues.
14 |
Outil pilon
Pour tous les travaux de rupture de roches de quelque dureté que ce soit ou pour
réduire la taille de petits blocs.Gamme complète des brise-roches Indeco
CaruccieChiurazzi
Brise-roches Poids Brise-roches Poids
HP 150 59 Kg / 135 lbs HP 3000 1200 Kg / 2650 lbs
HP 200 80 Kg / 180 lbs HP 4000 1500 Kg / 3320 lbs
HP 200 Heavy Duty 98 Kg / 220 lbs HP 4500 1690 Kg / 3740 lbs
HP 350 160 Kg / 360 lbs HP 5000 1900 Kg / 4200 lbs
HP 550 230 Kg / 510 lbs HP 6000 2200 Kg / 5000 lbs
HP 800 320 Kg / 710 lbs HP 7500 2500 Kg / 5550 lbs
HP 1000 390 Kg / 860 lbs HP 10000 3150 Kg / 6950 lbs
HP 1100 440 Kg / 980 lbs HP 11000 3600 Kg / 7950 lbs
HP 1250 550 Kg /1220 lbs HP 12000 4000 Kg / 9900 lbs
HP 1500 650 Kg /1440 lbs HP 14000 5000 Kg /11600 lbs
HP 1800 850 Kg /1880 lbs HP 16000 7800 Kg /17200 lbs
HP 2000 1000 Kg /2250 lbs HP 25000 Plus 11050 Kg /24400 lbs
Garantie Platinum
La compétence professionnelle dont les techniciens de Indeco font preuve dans leur
profession, et la facilité avec laquelle les pièces de rechange sont disponibles dans l’ensemble
des centres de distribution, permettent à Indeco de garantir un service après-vente rapide
dans le monde entier, à même de résoudre tout type de problème. Indeco North America
propose en option la Garantie Platinum qui garantit au propriétaire du brise-roches une
productivité maximale à un montant d’achat minimal. La Garantie Platinum offre une garantie
virtuelle intégrale pour la durée de vingt-quatre mois.
Indeco North America
135 Research Drive F/USA
Milford CT, 06460
ph. (203) 713-1030 - fax (203) 713-1040
www.indeco-breakers.com
22-03-G-H-FGB-01-02
Les contenus de la présente publication ne peuvent être reproduits en totalité ou en partie sans l’autorisation préalable de la société Indeco indi S.p.a.
Tous les droits sont réservés. Les marques enregistrées utilisées dans ce catalogue sont la propriété de leurs titulaires respectifs.Vous pouvez aussi lire
