Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
1/13

 Interférométrie radar : principes et utilisation
 dans la surveillance de la déformation du sol
 29/01/2020

 Auteur(s) / Autrice(s) :

 Aurélien Augier

 Lycée Camille Guérin, Poitiers

 Publié par :

 Olivier Dequincey

 Delphine Chareyron

 Résumé
  Principes de l'InSAR : acquisition des données, amplitude et phase, perturbation et interprétation du signal.

   Table des matières
       Satellites SAR (Synthetic Aperture Radar)
       Images d'amplitude, images de phase
       Méthode InSAR et mesure de la déformation du sol
       Valeur des pixels dans un interférogramme
       Déroulement d'un interférogramme (unwrapping)
       Lecture d'un interférogramme
             Quantité de déplacement
             Direction des déplacements
             Sens des déplacements
       Altérations du signal dans un but d'observation de la déformation
             Variations de la phase pixellaire et cohérence
             Variations de la position du satellite
             Effets atmosphériques
       Une fiche de synthèse
       Que fait-on des données d'interférométrie radar ?
       Bibliographie

   L’imagerie satellitaire radar[1] est une technique d’imagerie qui utilise le domaine des micro-ondes (typiquement,
 longueur d'onde entre 1 et une vingtaine de centimètres). Par rapport à l’imagerie satellitaire optique, l’utilisation de
 ces longueurs d'ondes offre l’avantage d’être assez peu sensible aux nuages et permet de travailler à peu près
 quelles que soient les conditions météorologiques. Autre avantage, alors que l’imagerie satellitaire optique utilise la
 lumière du Soleil pour réaliser les images (méthode passive), l’imagerie radar est un système actif. En effet, la
 source d’énergie est embarquée dans le satellite, les ondes émises interagissent avec la surface du sol et reviennent
 vers le satellite. On peut ainsi réaliser des mesures à toute heure du jour et de la nuit.
   Cet article présente les principes de l'interférométrie radar et son utilisation pour la surveillance de la
 déformation du sol. Les premières sections restent très qualitatives et peuvent être comprises par des étudiants en
 post-bac (BCPST ou ST) sans trop de problèmes. Les principales notions physiques sont vues en lycée, un élève de
 lycée (1re S ou spécialité physique) peut tout à fait comprendre cette méthode.
https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
2/13
   L'interférométrie radar peut être utilisée pour différentes mesures, telles que la mesure de la déformation du sol
 ou le calcul de modèles numériques de terrain. Ici, seule la mesure de la déformation sera abordée. Les principes
 d'obtention d'une image radar ainsi que les étapes calculatoires d'obtention d'un interférogramme donnant la
 mesure de la déformation ne seront pas abordés. L'objectif de cet article est de donner les principes de base
 permettant de lire et comprendre un interférogramme.

             Dans cet article, les exemples géologiques concernent tous des déformations du Piton de la
           Fournaise (ile de La Réunion) lors de divers évènements dont l'éruption d'avril 2007 (cf.
           Effondrement du cratère Dolomieu, caldeira sommitale du Piton de la Fournaise (île de La
           Réunion) et Ile de La Réunion : l'éruption du Piton de la Fournaise, avril 2007).
             L'InSAR et surtout son application à l'étude des failles et séismes ont été présentés dans la
           partie Imagerie radar et géodésie spatiale de la conférence Imagerie satellitaire et géodésie
           spatiale : de nouvelles données et techniques pour l'étude du cycle sismique des grandes failles
           actives.

 Satellites SAR (Synthetic Aperture Radar)
   Un satellite capable de faire de l'interférométrie radar est un satellite dit actif : il éclaire lui-même l'objet qu'il
 observe en émettant une onde radar (de longueur d'onde généralement comprise entre 1 et 20 cm), et en récupérant
 le signal renvoyé par la Terre. Il fonctionne de manière similaire à un appareil photographique équipé d'un flash.
 Les satellites radar ne sont pas équipés de lentilles comme les satellites optiques, mais d'une antenne, et sont
 capables de synthétiser une image à partir d'un signal enregistré en continu. Cette étape de synthèse sort du cadre
 de notre étude, mais c'est elle qui a donné son nom aux satellites : on parle de satellites SAR pour Synthetic
 Aperture Radar. On parle ainsi, pour l'interférométrie par satellite radar, de méthode InSAR (Interferometric
 Synthetic Aperture Radar).

                                                  Source - © –-- ESA, DLR, JAXA, CNES

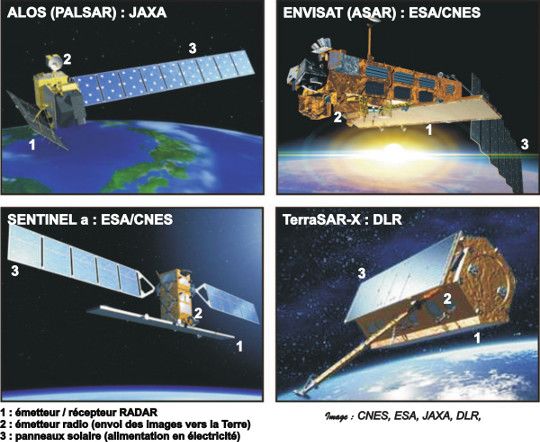

   Figure 1. Quelques-uns des satellites utilisés en InSAR
   ENVISAT, lancé en 2002, est peut-être le plus célèbre mais n'est plus en activité depuis 2010. Le premier satellite
 Sentinel a été mis en orbite en 2014 et les satellites de cette série sont opérationnels en InSAR.

                                                Source - © 2019 A. Augier / CC BY-SA 4.0

   Figure 2. Quelques paramètres du faisceau radar

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
3/13
   Par convention, les satellites SAR « visent toujours vers la droite » », perpendiculairement à leur trajectoire.
 Certains d'entre eux sont capables de viser avec un angle de visée ajustable. Ainsi, le radar ASAR du satellite
 ENVISAT peut viser selon 7 angles différents : chaque mode est appelé swath. (cc-by-sa Augier)

 Images d'amplitude, images de phase
   Comme la lumière, une onde radar est une onde électromagnétique, caractérisée par une longueur d'onde
 comprise généralement entre 1 et 20 cm. Le signal réémis par la Terre pour une zone donnée est donc caractérisé
 par son amplitude et sa phase, que le satellite est capable de mesurer.

                                                Source - © 2019 A. Augier / CC BY-SA 4.0

   Figure 3. Image de phase et d'amplitude
   Une onde est caractérisée par une longueur d'onde (λ) et une amplitude. Les satellites SAR envoient une onde
 radar de longueur d'onde fixe. L'onde rétrodiffusée peut avoir une amplitude variable à cause des propriétés du sol,
 mais sa longueur d'onde reste identique. En revanche, les satellites SAR sont capables d'enregistrer la phase du
 signal rétrodiffusé, qui sera comprise entre 0 et 2π. Cette phase dépend de deux paramètres principaux : (1) la phase
 pixellaire, qui dépend des propriétés du sol, de la végétation et des “objets“ présents..., et qui peut être différente
 pour deux pixels contigus, (2) la phase de trajet, qui ne dépend que de la distance entre le sol et le satellite.

   L'amplitude du signal reçu dépend des propriétés du sol (le signal est plus ou moins réfléchi, transmis ou diffusé)
 et correspond à la quantité de lumière revenant vers le satellite. Par exemple, une zone lisse aura tendance à
 réfléchir le signal comme un miroir et, vu l'obliquité du faisceau, ce signal ne revient pas au radar. La zone lisse
 apparaitra sombre sur l'image d'amplitude. À l'opposé, les surfaces rugueuses et les pentes dirigées vers le satellites
 apparaitront lumineuses.
   La phase du signal reçu dépend de la phase pixellaire (due à la nature du sol et des objets qui y sont présents), et
 de la phase de trajet, qui ne dépend que de la distance entre le satellite et le sol. Formées de points dont la couleur
 (du blanc au noir – selon une nuance de gris – ou selon une échelle de couleur arbitraire) correspond à une valeur
 de phase comprise entre 0 et 2π, les images de phase ressemblent à du bruit, et ne sont pas exploitables en tant que
 telles.

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

   Figure 4. Image d'amplitude et de phase (TerraSAR)
   Exemples d'images de phase et d'amplitude au niveau du Piton de la Fournaise, prises par le satellite TerraSAR.

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
4/13

 Méthode InSAR et mesure de la déformation du sol
   L'interférométrie SAR (InSAR) permet d'exploiter l'information de distance contenue dans l'image de phase. Une
 acquisition d'une image de phase est faite à deux dates différentes.
       Si la nature du sol reste constante, la phase pixellaire restera aussi constante et sera la même sur les deux
       images, toutes choses égales par ailleurs.
       Si le satellite occupe exactement la même position lors des deux acquisitions, et que le sol n'a pas bougé, alors
       la distance entre le satellite et chaque point de la Terre est exactement la même, la phase de trajet des deux
       images sera la même et les deux images de phase seront strictement identiques.
       En revanche, si le sol a bougé entre les deux acquisitions, les valeurs de phase de trajet pourront être
       différentes, et ne dépendront que de la quantité de déplacement.

   En faisant la différence entre les deux valeurs de phase, on a donc accès à la quantité de déplacement d'un pixel
 dans la direction du satellite.

                                                Source - © 2019 A. Augier / CC BY-SA 4.0

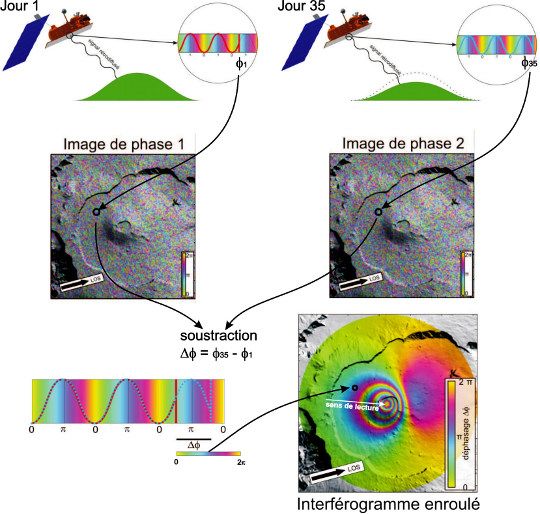

   Figure 5. Principes de l'InSAR
   Principes de l'interférométrie radar : une image de phase est acquise à deux moments différents. Si la phase
 pixellaire est restée constante entre les deux images et que le satellite est dans la même position entre les deux
 prises de vue (ou qu'une correction de position est faite), la différence de phase de trajet entre les deux acquisitions
 ne dépendra que du déplacement du sol dans la direction du satellite.

 Valeur des pixels dans un interférogramme
   Un interférogramme correspond à la différence entre les deux images de phase, il est donc assimilable à une carte
 de déplacements du sol dans la direction du satellite.
       Si la différence de trajet aller-retour est inférieure à la longueur d'onde λ, la différence entre les deux valeurs
       de phase sera comprise entre 0 et 2π.
       Si la différence de trajet aller-retour est strictement égale à la longueur d'onde λ, alors la valeur de phase
       enregistrée sera la même pour les deux images, et leur différence sera égale à 0.
       Enfin, si la différence de trajet aller-retour est supérieure à la longueur d'onde λ, la seconde valeur de phase
       étant elle même comprise entre 0 et 2π, la différence des valeurs de phase sera encore comprise entre 0 et 2π
       comme dans le cas d'un déplacement inférieur à la longueur d'onde.

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
5/13
                                                Source - © 2019 A. Augier / CC BY-SA 4.0

   Figure 6. Les franges dans un interférogramme
   Le déphasage de 0 à 2π est cartographié à l'aide d'une échelle de couleur allant pour des valeurs croissantes du
 jaune au vert, au bleu clair, au bleu (opposition de phase), au violet, à l'orange puis au vert avant de revenir au jaune.
 Ceci dessine des bandes ou franges colorées. On appelle interfrange (et parfois abusivement “frange”) la distance
 entre deux bandes consécutives de même couleur correspondant à un déphasage allant de 0 à 2π (d'une bande
 jaune à la suivante).
   Entre deux bandes consécutives de même couleur (donc de même phase), la différence de trajet aller-retour
 satellite-sol correspond à une différence égale à la longueur d'onde du signal et correspond donc à une différence
 de distance satellite-sol égale à une demi-longueur d'onde (1/2 aller + 1/2 retour = 1).
    Explication des franges sur les interférogrammes : si le déplacement du sol dans l'axe de visée du satellite
 (désigné par LOS pour Line Of Sight, ligne de visée) correspond à 0 ou à un multiple de la demi-longueur d'onde de
 l'onde radar, alors la valeur de la différence des phases est égale à 0. Une frange peut donc être vue comme une
 ligne de niveau de déplacement.

             Pour une brève présentation de l'interférométrie radar comme exemple de figure d'interférence,
           se reporter à la vidéo de La physique animée : une série de vidéos de physique - Superposition de
           phénomènes ondulatoires : les moirés (de 1min07s à 2min23s).

 Déroulement d'un interférogramme ( unwrapping)
   Le déroulement permet, en comptant le nombre de franges, de convertir les déplacements en phase en
 déplacements en mètres dans la ligne de visée du satellite.

                                                Source - © 2019 A. Augier / CC BY-SA 4.0

   Figure 7. Déroulement d'un interférogramme
   Sur l'interférogramme, en partant d'un point de référence supposé immobile entre les deux prises de vues, on
 attribue à chaque bandes colorée la valeur de déphasage correspondante mais en ajoutant 2π lorsqu'on a parcouru
 une interfrange complète, ce déphasage cumulé est alors converti en déplacement cumulé (2π correspondant à une
 distance satellite-sol d'une demi longueur d'onde du signal radar).
   Sur un interférogramme, une (inter)frange correspond à un déplacement cumulé du sol d'une longueur d'onde du
 signal radar utilisé. En comptant le nombre de franges et comme l'on connaît la longueur d'onde utilisée, on peut
 donc revenir aux déplacements en mètres dans la ligne de visée du satellite. Cette procédure s'appelle le
 déroulement.

 Lecture d'un interférogramme
   Quantité de déplacement
https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
6/13
   Une interfrange correspond à un déplacement cumulé d'une demi-longueur d'onde. Par exemple, ASAR (le radar
 d'ENVISAT) utilise une longueur d'onde de 5,66 cm alors que PALSAR (ALOS) utilise une longueur d'onde de 23,6 cm.
 La même déformation enregistrée par ces deux satellites ne donnera pas le même nombre de franges. En revanche,
 plus les franges sont nombreuses et serrées, et plus le déplacement est important. Le suivi du Piton de la Fournaise
 en avril 2007 (figure ci-dessous), par exemple, montre qu'avec PALSAR, dans le flanc Est, on compte 6 franges, ce qui
 correspond à 71 cm de déplacement.

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

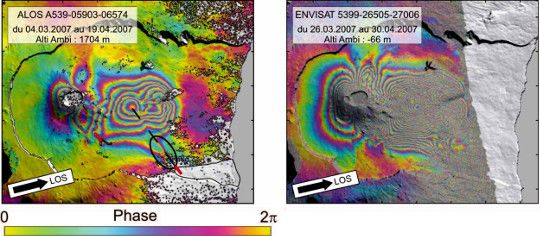

   Figure 8. Effet de la longueur d'onde du radar du satellite – Piton de la Fournaise, avril 2007
   L'éruption d'avril 2007 vue par ALOS-PALSAR (à gauche) et ENVISAT-ASAR (à droite). Les lignes de visée (LOS)
 pour chaque image sont très similaires. La forme globale des motifs de déplacement est la même, en revanche le
 nombre de franges est environ 5 fois plus important à droite qu'à gauche : la longueur d'onde du radar PALSAR est
 en effet 5 fois plus grande que celle d'ASAR (23,6 et 5,6 cm, respectivement).

   Direction des déplacements

   N'oublions pas qu'un interférogramme correspond bien à une carte de déplacement dans l'axe de visée du
 satellite. Une même déformation visualisée dans deux lignes de visées différentes par le même satellite donnera
 donc deux interférogrammes pouvant avoir des aspects différents. Contrairement au GPS qui enregistre la
 déformation dans les 3 composantes géographiques (EW / NS / verticale), un interférogramme n'enregistre en fait
 que le projeté des déplacements dans l'axe de visée du satellite.

                                                Source - © 2019 A. Augier / CC BY-SA 4.0

   Figure 9. Effet de la ligne de visée, principes
    À gauche, une même zone peut être vue selon différentes lignes de visée (ou LOS, line of sight ), en fonction de
 l'orientation de l'antenne radar et du sens de passage du satellite (passe ascendante ou descendante).
   À droite, deux pixels sur un terrain en subsidence (par exemple, un volcan qui se dégonfle) n'ont pas forcément la
 même direction de déplacement. Le satellite enregistre le projeté du vecteur de déformation sur l'axe de visée du
 satellite. En fonction de cette ligne de visée, un même déplacement ne sera pas enregistré de la même manière. Un
 déplacement perpendiculaire à l'axe de visée du satellite ne sera pas enregistrable.

   Un même événement enregistré dans des lignes de visée différentes pourra donc amener à des interférogrammes
 d'aspects différents.

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
7/13

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

   Figure 10. Effet de la ligne de visée sur des données réelles
   Les déformations accompagnant l'éruption d'avril 2007 du Piton de la Fournaise vue dans deux lignes de visée
 différentes. À gauche, en passe descendante swath 6, et à droite, en passe ascendante swath 5. Les motifs de
 déformation, bien que localisés globalement aux mêmes endroits, ont des aspects différents. (cc-by-sa
 Augier/OPGC)

   Sens des déplacements

   Pour déterminer le sens des déplacements, on part d'un endroit qui n'a pas bougé, puis on suit l'ordre des couleurs
 vers un endroit qui a beaucoup bougé (flèches blanches). Sur la figure ci-dessous, pour le motif le plus à l'Ouest, on
 part du vert, puis on passe au rose, puis au jaune, puis au vert, puis à nouveau au rose.... : la valeur de la phase
 augmente, la distance Terre-satellite a donc augmenté, et comme le satellite est fixe, c'est le sol qui s'est éloigné du
 satellite. C'est l'inverse pour les lobes d'orientation Nord/Sud à l'Est du cône central (flèche du milieu).

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

   Figure 11. Interférogramme enroulé et déroulé
    Le même interférogramme couvrant l'éruption d'avril 2007 enroulé et déroulé. Les lobes d'orientation Nord/Sud à
 l'Est du cône central correspondent à un rapprochement vers le satellite alors que les signaux à l'Ouest du cône et
 dans le flanc Est du volcan correspondent à un éloignement du sol par rapport au satellite. Dans ces différents
 motifs colorés, les franges ne “tournent” pas dans le même sens : jaune-rose-bleu pour le premier motif (les lobes à
 l'Est du cône central), jaune-bleu-rose pour le deuxième (flanc Ouest) et le troisième (flanc Est).

 Altérations du signal dans un but d'observation de la déformation
   Le calcul de la différence des phases entre l'image maitresse (celle de la première prise de vue) et esclave (celle de
 la seconde prise de vue) de sorte à en déduire la déformation peut être entaché de certaines erreurs. Ces erreurs
 sont de plusieurs ordres et peuvent affecter soit la valeur de la phase pixellaire, soit la valeur de la phase de trajet
 (cf. figure 4).

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
8/13

                                                Source - © 2019 A. Augier / CC BY-SA 4.0

   Figure 12. Sources d'altération de la phase mesurée
   Lors de la première acquisition, le satellite enregistre la valeur de la phase du signal rétrodiffusé. Cette valeur
 enregistrée dépend de la phase pixellaire et de la distance parcourue par le signal. La seconde acquisition peut être
 perturbée par différents processus.
   Variation de la nature du sol. Cela impacte la phase pixellaire. Si la nature du sol change, alors la phase pixellaire
 change, la valeur de phase enregistrée dépendra des changements des propriétés du sol en plus des variation de
 distance entre sol et satellite.
   Variation de la position du satellite. Le satellite ne peut pas revenir exactement à la même position lors de la
 seconde acquisition, ce qui modifie la phase de trajet. La distance parcourue n'est donc plus la même entre les deux
 acquisitions. C'est ce type d'artéfact qui est recherché pour calculer des MNT[2] plutôt que mesurer la déformation.
   Variation des conditions atmosphériques. L'atmosphère peut perturber la valeur de la phase de trajet.

   Variations de la phase pixellaire et cohérence

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

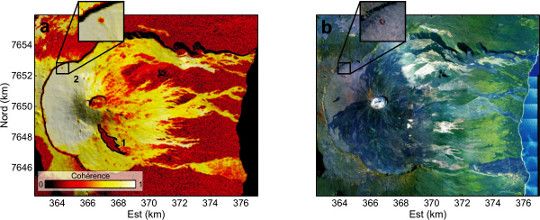

   Figure 13. Cohérence et variations de la phase pixellaire
   a : carte de cohérence d'un interférogramme couvrant la période du 01/09 au 26/10/2010. ; b : mozaïque de photos
 aériennes.
   La cohérence est équivalente à un calcul de variance sur l'interférogramme calculé : plus la différence des phase
 est similaire pour des pixels contigus, plus l'interférogramme est dit cohérent. Une forte cohérence indique que la
 nature du sol a peu changé entre les deux acquisitions, une faible cohérence témoigne d'un changement de la
 nature du sol. Sur cette image de cohérence, les pertes de cohérence sont dues à différents processus.
    Variation de la végétation. Visible sur toute la partie Est, très végétalisée, la végétation change de disposition
 (croissance, variations saisonières...), ce qui modifie la phase pixellaire entre les deux acquisitions, et qui donne
 l'impression d'un signal bruité dans ces zones. L'intensité de la perte de cohérence est liée à la longueur d'onde
 utilisée (très sensible pour des longueurs d'ondes proches de la taille des objets variables : ENVISAT est sensible
 aux variations saisonnières, ALOS l'est moins, cf. figure 8). Ici les zones très cohérentes correspondent à des zones
 couvertes par des coulées de lave antérieures à la première prise de vue mais non encore végétalisées, donc
 montrant une forte cohérence du fait de l'absence de variabilité végétale.
   Coulées de lave. La zone notée 1 est une coulée de lave mise en place entre la première et la seconde acquisition.
 La nature du sol a complètement changé, la phase pixellaire n'est plus du tout la même entre les deux images.
   Variation de la nature du sol. L'encart noté 2 correspond à un cône de scorie très visité par les promeneurs
 (nommé Formica Leo), leur passage répétitif modifie la répartition des scories au sol, ce qui perturbe la phase
 pixellaire.

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
9/13

   Variations de la position du satellite

   Toute variation de la position du satellite entre les deux acquisitions s'accompagne d'une modification de la
 phase de trajet. Ce principe peut être utile pour mesurer l'altitude d'une zone (SRTM – campagnes de mesures
 topographiques, par exemple) mais constitue un signal parasite dans la mesure de la déformation.
   Le calcul d'un interférogramme de mesure de déformation nécessite de connaitre la différence des positions
 d'acquisition entre les deux dates de sorte à simuler les franges liées à cette différence de position et à les
 retrancher de l'interférogramme de départ. Plus le modèle numérique de terrain (MNT) utilisé sera proche de la
 topographie réelle, meilleures seront les corrections.

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

   Figure 14. MNT et correction des biais induits par les variations de la position du satellite
   a : interférogramme calculé avec un MNT ancien. b : le même interférogramme calculé avec un MNT récent. c :
 différence entre les deux MNT.
    Sur l'interférogramme de gauche, beaucoup de petites franges parasites sont visibles mais ne le sont plus sur
 l'interférogramme de droite. Ces franges parasites correspondent à des résidus topographiques non corrigés, liés à
 la l'accumulation de coulées de lave postérieures au relevé du premier MNT. Ces résidus sont d'autant plus
 importants que la coulée est épaisse. Le cône central s'est effondré en 2007, avec une différence d'altitude de plus
 de 300 m.

   Effets atmosphériques

   Les variations des conditions atmosphériques entre les deux acquisitions sont source de deux types de signaux
 parasites : les signaux corrélés à la topographie (à l'altitude du sol) et ceux qui ne le sont pas. En effet, l'épaisseur de
 la couche atmosphérique traversée par les ondes radar est d'autant plus faible que l'altitude du sol est élevée.

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

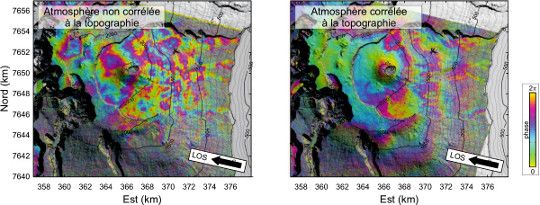

   Figure 15. Deux types de perturbations atmosphériques

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Interférométrie radar : principes et utilisation dans la surveillance de la déformation du sol
10/13
   Deux interférogrammes couvrant chacun une période différente de 35 jours et n'ayant pas subi de déformation. À
 gauche, perturbations non corrélées à la topographie : les franges sont dues, par exemple, à des variations de
 densité de l'atmosphère due à des nuages plus ou moins chargés en eau. À droite, perturbation corrélée à la
 topographie. Les franges suivent les lignes de niveau. Ce type d'artéfact a lieu lorsque l'atmosphère est stratifiée
 avec peu de turbulences.

   Les signaux corrélés à la topographie peuvent parfois être corrigés, alors que les signaux liés à une atmosphère
 turbulente sont plus difficiles à corriger et nécessitent d'avoir des images météo rarement disponibles à résolution
 suffisante et au moment adéquat.

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

   Figure 16. Exemple de correction d'atmosphère corrélée à la topographie
   Le graphique (en haut à droite) correspond à la corrélation entre le déplacement mesuré et la topographie. On y
 voit une relation linéaire. Cette relation linéaire permet de construire un modèle d'atmosphère (en bas à gauche) qui
 sera retranché de l'image de départ (en haut à gauche). Sur l'image corrigée (en bas à droite), on observe la présence
 de petites franges qui correspondent à des résidus topographiques (non corrigés du fait de la mise en place de
 coulées de laves postérieurement au relevé du MNT utilisé, cf. figure 14).

 Une fiche de synthèse

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
11/13

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

   Figure 17. Principes de l'interférométrie radar (InSAR)
    1. Le jour 1, le satellite enregistre pour chaque pixel, la valeur de la phase (entre 0 et 2π ) du signal rétrodiffusé.
   2. Le jour 35, le satellite revient exactement à la même position et enregistre de nouveau une image de phase. Si
      le sol a bougé entre les deux acquisitions, la valeur de la phase pour chaque pixel ne sera pas la même.
   3. Pour chaque pixel, on calcule le déphasage entre les deux dates (différence entre les deux valeurs de phase).
      Pour les zones n'ayant pas bougé, ou ayant bougé d'un multiple de la longueur d'onde, la valeur sera de 0, ce
      qui fait apparaître des franges sur l'interférogramme.

   Pour déterminer le sens des déplacements :
    1. on part d'un endroit qui n'a pas bougé,
   2. puis on suit l'ordre des couleurs vers un endroit qui a beaucoup bougé (flèche blanche),
   3. l'ordre de passage des couleurs donne alors le sens du mouvement : phase qui augmente (respectivement
      diminue) correspond à éloignement (respectivement rapprochement) par rapport au satellite dans la direction
      de la ligne de visée.

   Ici, dans la figure ci-dessus, on part du vert, puis on passe au rose, puis au jaune, puis au vert, puis au rose.... : la
 valeur de la phase augmente, la distance sol-satellite a donc augmenté, et comme le satellite est fixe, c'est le sol qui
 s'est éloigné. Il s'agit dans cet exemple d'un signal compatible avec une subsidence.

 Que fait-on des données d'interférométrie radar ?
    Les interférogrammes permettent d'obtenir des cartes de la déformation. L'utilisation la plus commune des
 interférogrammes est la recherche des sources à l'origine de la déformation. Dans le cas d'un volcan, une source de
 déformations de surface pourra, par exemple, être le remplissage / la vidange d'un réservoir magmatique dont on ne
 connaît ni la taille ni la profondeur. Généralement, ces sources sont cherchées par “essai/erreur” : on teste plusieurs
 géométries différentes, et on garde celle(s) permettant de reproduire au mieux la déformation. On dit qu'on
 « inverse » le problème. En effet, on sait calculer les déplacements engendrés par une source connue, mais il est
 difficile de trouver la source connaissant les déplacements. Les inversions permettent de quantifier les paramètres
 de la source (quantité de glissement sur une faille, variation de volume d'une chambre magmatique …).
   Les modèles utilisés se basent sur des aprioris, qu'il est nécessaire de confronter à d'autres données (terrain,
 télédétection...). La figure 18, ci-dessous, montre le résultat d'une inversion sur des données acquises suite à
https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
12/13
 l'effondrement du cratère Dolomieu (Piton de la Fournaise) lors de l'éruption d'avril 2007. Les résultats montrent
 une position de la source beaucoup trop superficielle pour correspondre à une chambre magmatique. Des données
 complémentaires de mesures thermiques, des observations de terrain mettant en évidence de nombreuses
 fumerolles permettent d'interpréter cette source comme un système hydrothermal en cours de drainage suite à
 l'effondrement.

                                             Source - © 2019 A. Augier - OPGC / CC BY-SA 4.0

   Figure 18. Exemple d'utilisation des données InSAR : l'inversion
    On dispose de 6 interférogrammes dans des géométries d'acquisition différentes, couvrant les déplacements post-
 éruptifs du cône central du Piton de la Fournaise après l'éruption d'avril 2007. Les résultats du meilleur modèle sont
 reprojetés dans la géométrie de chaque acquisition. Pour juger de la qualité de l'inversion, on présente souvent une
 image de résidus, c'est-à-dire la différence entre les données et le modèle. Moins il y en a, meilleur est le modèle.
 Ici, deux sources ont été prises en compte : une source lenticulaire et une fracture cylindrique. La source
 lenticulaire est trouvée à haute altitude, ce qui exclut que ces déplacements soient dus à une chambre magmatique.
 Ils sont interprétés comme un système hydrothermal « percé ». Les courbes de droite montrent les incertitudes des
 paramètres inversés.

   L'interférométrie radar sert à mesurer des déplacements. Dans le domaine géologique, citons sous forme d'un
 inventaire non-exhaustif : les déplacements dus aux phénomènes volcaniques (comme montrés dans cet article),
 les déplacements tectoniques sismiques ou asismiques (cf. Le séisme du 11 novembre 2019, Le Teil (Ardèche)), les
 variations d'épaisseur des glaciers, les glissements de terrains, des subsidences liées à des pompages excessifs de
 nappes phréatiques… Mais ceci mérite, en plus de cet article consacré aux principes de l'InSAR, un article dédié à
 ses diverses applications.

 Bibliographie
      Aurélien Augier, 2011. Étude de l'éruption d'avril 2007 du Piton de la Fournaise (île de la Réunion) à partir de

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
13/13
 données d'interférométrie RADAR et GPS, développement et application de procédures de modélisation, Univ.
 Clermont-Ferrand 2, thèse de doctorat
     Jean-Luc Froger, Vincent Famin, Valérie Cayol, Aurélien Augier, Laurent Michon, Jean-François Lénat, 2015.
 Time-dependent displacements during and after the April 2007 eruption of Piton de la Fournaise, revealed by
 interferometric data , Journal of Volcanology and Geothermal Research, 296, 55-68 (pdf sur HAL)
     Site du Service OI2 (InSAR Observatory of Indian Ocean), Observatoire de Physique du Globe de Clermont-
 Ferrand (OPGC)
      Les pages “InSAR” du site www.kunos.fr

   [1] radar   ou RADAR : RAdio Detecting And Ranging, détection et télémétrie par ondes radio.
   [2] MNT     : Modèle Numérique de Terrain.

https://planet-terre.ens-lyon.fr/ressource/interferometrie-radar.xml - Version du 31/10/24
Vous pouvez aussi lire
