Fiche technique RFU630-04109 RFU63x RFID

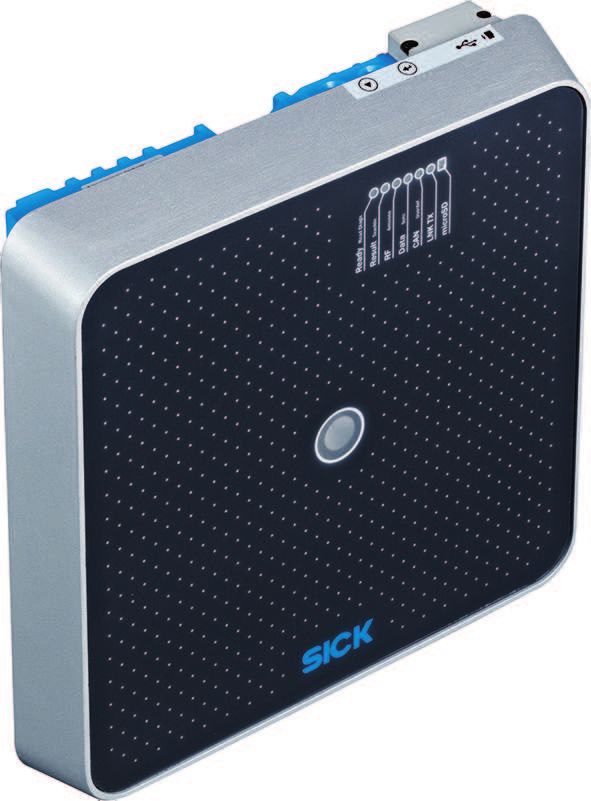

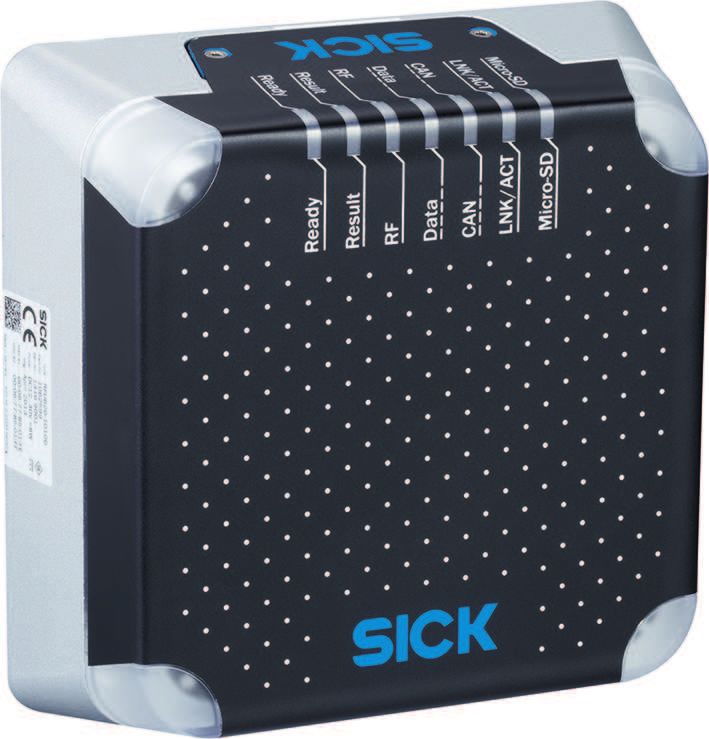

RFU630-04109 | RFU63x
RFID
A Informations de commande
Type Référence
B RFU630-04109 1073377
C Autres modèles d'appareil et accessoires www.sick.com/RFU63x
D
E
F
Caractéristiques techniques détaillées
H Caractéristiques
Version Long Range
I Catégorie produit
Agrément type d'équipement radio
Appareil de lecture/écriture RFID sans antenne intégrée
Singapour (IDA TS SRD)
J
Bande de fréquence UHF (860 MHz ... 960 MHz)
Fréquence porteuse 920,25 MHz ... 924,75 MHz
Puissance de sortie 30 dBm sur ports d'antenne externes, puissance réglable
K Standard RFID EPCglobal UHF Class 1 Generation 2, ISO/IEC 18000-6 C
Modulation PR-ASK, DSB-ASK
L Distance de lecture
Antenne
≤ 10 m 1)
Non intégré
M Autres fonctions
Antennes externes 4 antennes externes (jusqu’à 30 dBm à régler séparément)
Diagnostic, firmware pouvant être mis à jour, Format de sortie des données flexible (configura-
tion libre), heartbeat, déclenchement, Fonctionnalités SICK AppSpace peuvent être accédées
N 1)
avec l’accessoire carte SD SDK6U-P00100 (pour firmware ≥ 2.0.0)
En fonction du transpondeur utilisé et des conditions ambiantes.
O Mécanique/électronique
Mode de raccordement 1 x Connecteur mâle à 17 pôles, M12, codage A
1 x M12, connecteur femelle 4 pôles, code D
P Tension d'alimentation
1 x USB, connecteur femelle 5 pôles, type Micro-B
18 V DC ... 30 V DC
Q Puissance absorbée Typ. 20 W
Boîtier Aluminium moulé sous pression
Couleur du boîtier Bleu, noir, argent
R Indice de protection IP67
S
1)
Fonctionnement à +25 °C.
T 2 IDENTIFICATION | SICK Fiche technique | 2022-02-10 14:39:49
Sujet à modification sans préavis
RFU630-04109 | RFU63x
RFID
Classe de protection III
Poids 2,1 kg
Dimensions (L x l x H) 239 mm x 197 mm x 40 mm
MTBF 28 années 1)
1)
Fonctionnement à +25 °C.
Interfaces
Ethernet ✔, TCP/IP, OPC UA
Remarque Companion Spec V1.0 à partir du firmware 2.20
Fonction Host, AUX
Taux de transfert des données 10 / 100 Mbits / s
PROFINET ✔
Fonction PROFINET Single Port, PROFINET Dual Port (en option via module de bus de terrain externe
CDF600-2), Host
Taux de transfert des données 10 / 100 Mbits / s
EtherNet/IP™ ✔
Fonction Host
Taux de transfert des données 10 / 100 Mbits / s
EtherCAT ✔
Type d'intégration au bus de terrain En option via un module de bus de terrain externe CDF600
Fonction Host
Série ✔, RS-232, RS-422
Remarque RS-422 uniquement avec 4 fils
Fonction Host, AUX
Taux de transfert des données 0,3 kBaud ... 115,2 kBaud, AUX : 57,6 kbauds
CAN ✔
Remarque CSN (SICK CAN Sensor Network)
Fonction Host
PROFIBUS DP ✔
Type d'intégration au bus de terrain En option via un module de bus de terrain externe CDF600-2
Fonction Host
USB ✔
Remarque USB 2.0
Fonction AUX
CANopen ✔
Fonction Host
Entrées numériques 2 (physique, 2 entrées logiques supplémentaires via mémoire des paramètres en option
CMC600 dans CDB620 / CDM420)
Sorties numériques 2 (physique, 2 sorties logiques supplémentaires via mémoire des paramètres en option
CMC600 dans CDB620 / CDM420)
Indicateurs optiques 7 LED, multicolores (état de l’appareil)
1 LED RVB (Process feedback)
Indicateurs sonores 1 sonnerie (Feedback)
1)
Il est également possible de générer ses propres outils de configuration sur la base du langage de commande CoLa de SICK (par exemple dans son propre logiciel
ou sur des blocs de fonction API).
2022-02-10 14:39:49 | Fiche technique IDENTIFICATION | SICK 3
Sujet à modification sans préavis
RFU630-04109 | RFU63x
RFID
A Éléments de commande
Interfaces utilisateur
2 touches (choix et démarrage ou arrêt de fonctions)
Serveur Internet
B
Logiciel de configuration SOPAS ET 1)
Interface de programmation Programmation spécifique à l’utilisateur avec environnement de développement SICK AppStu-
dio
C Carte mémoire
1)
Carte mémoire microSD (clonage de paramètres, sauvegarde de données)
Il est également possible de générer ses propres outils de configuration sur la base du langage de commande CoLa de SICK (par exemple dans son propre logiciel
D
ou sur des blocs de fonction API).
Caractéristiques ambiantes
E
Compatibilité électromagnétique (CEM) EN 301489-3
EN 50121-4 (2017)
Immunité aux vibrations EN 60068-2-64:2008-02
F Immunité aux chocs
Température de service
EN 60068-2-27:2009-05
–30 °C ... +60 °C 1)
Température de stockage –30 °C ... +70 °C
Humidité relative admissible ± 90 %, sans condensation
H 1)
À partir de la version de firmware V2.02.
Classifications
I ECl@ss 5.0
ECl@ss 5.1.4
27280401
27280401
J ECl@ss 6.0 27280401
ECl@ss 6.2 27280401
ECl@ss 7.0 27280401
K ECl@ss 8.0 27280401
ECl@ss 8.1 27280401
L ECl@ss 9.0
ECl@ss 10.0
27280401
27280401
M ECl@ss 11.0
ETIM 6.0
27280401
EC002998
N
ETIM 7.0 EC002998
ETIM 8.0 EC002998
UNSPSC 16.0901 52161523
O
P
Q
R
S
T 4 IDENTIFICATION | SICK Fiche technique | 2022-02-10 14:39:49
Sujet à modification sans préavis
RFU630-04109 | RFU63x
RFID
Plan coté (Dimensions en mm (inch))
1 2 3
40.1
4 5 (1.58)
6
197 (7.76)
7
239 (9.41)
6
8 9
① 4 connexions pour antennes (« external », TNC reverse)
② Raccordement « Power/Serial Data/CAN/I/O »
③ Raccordement Ethernet
④ 1 x LED multicolore (information processus)
⑤ 7 LED pour affichage d'état
⑥ 3 x filetages de fixation M5, profondeur 8 mm
⑦ 4 filetages de fixation M6, profondeur de 11 mm
⑧ Touches de fonction
⑨ Connecteur femelle Micro-USB et logement pour carte mémoire microSD derrière le capot vissable
2022-02-10 14:39:49 | Fiche technique IDENTIFICATION | SICK 5
Sujet à modification sans préavis
RFU630-04109 | RFU63x
RFID
A Schéma de raccordement
PROFINET IO/RT
B PROFINET
C

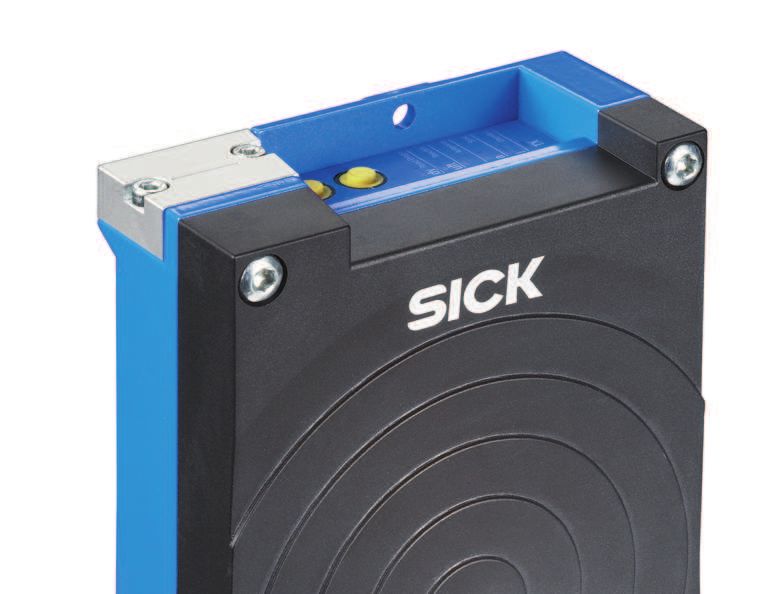

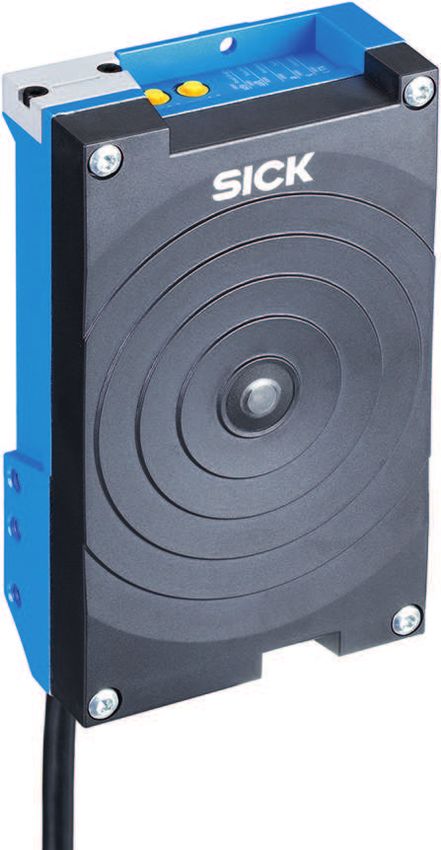

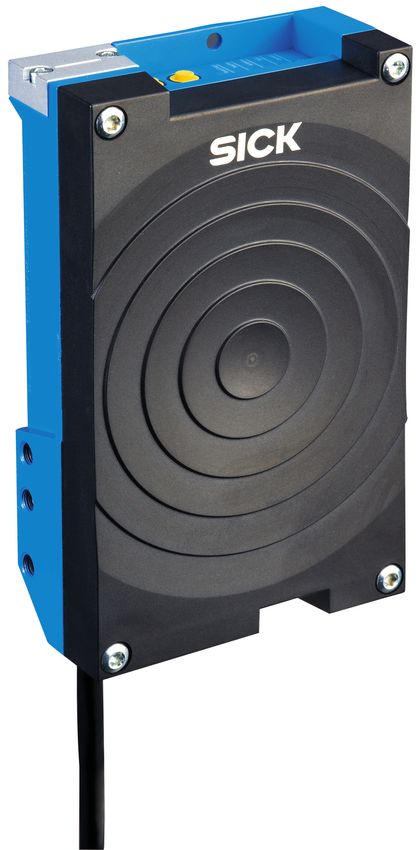

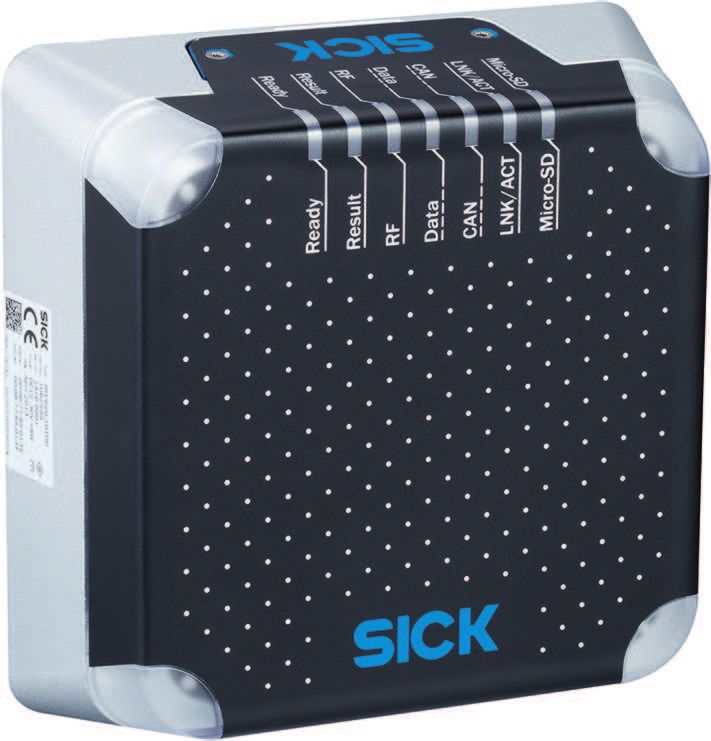

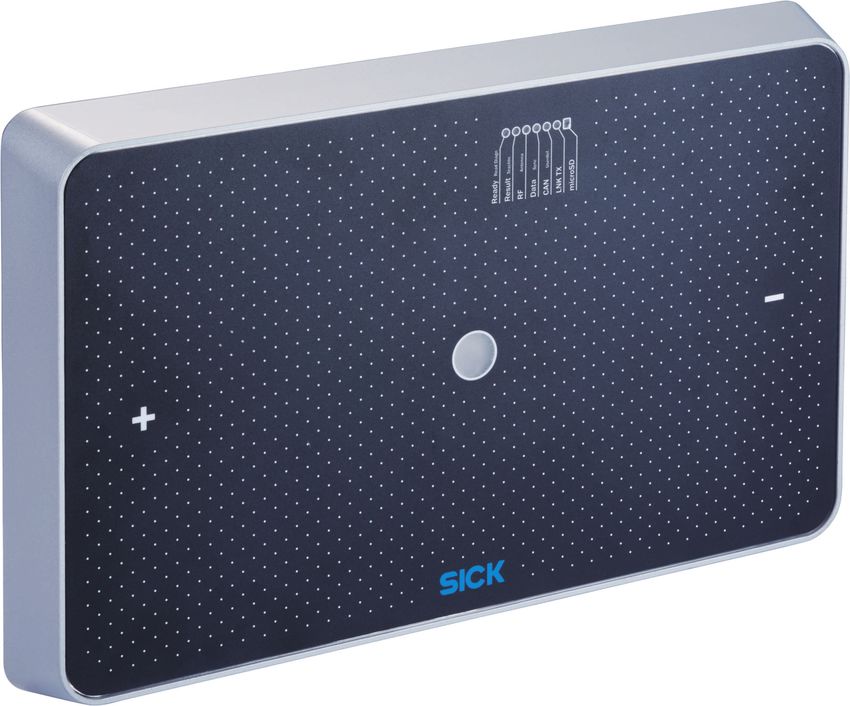

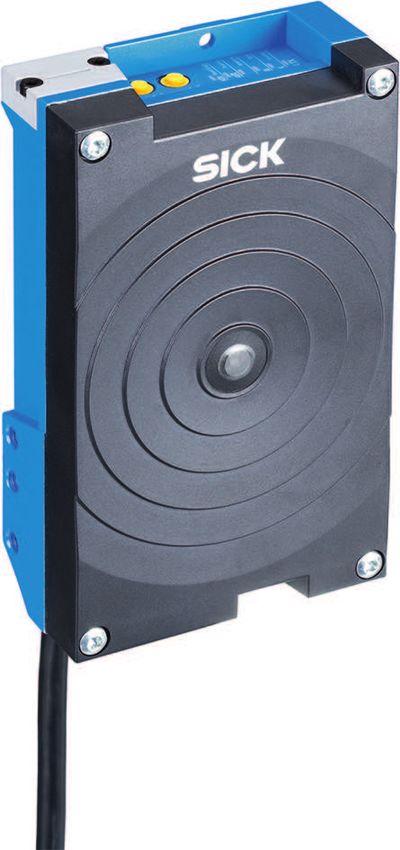

RFU610-10600 RFU620-10100 RFH620-1001201 RFU650-10100 RFH630-1000001 RFU630-13100
Part no. 1091102 Part no. 1062599 Part no. 1044839 Part no. 1073556 Part no. 1054747 Part no. 1054396
Trigger
24 V
D
CDB620-001 CDB620-001
Part no. 1042256 Part no. 1042256
24 V 24 V
Trigger Trigger
E
1 2

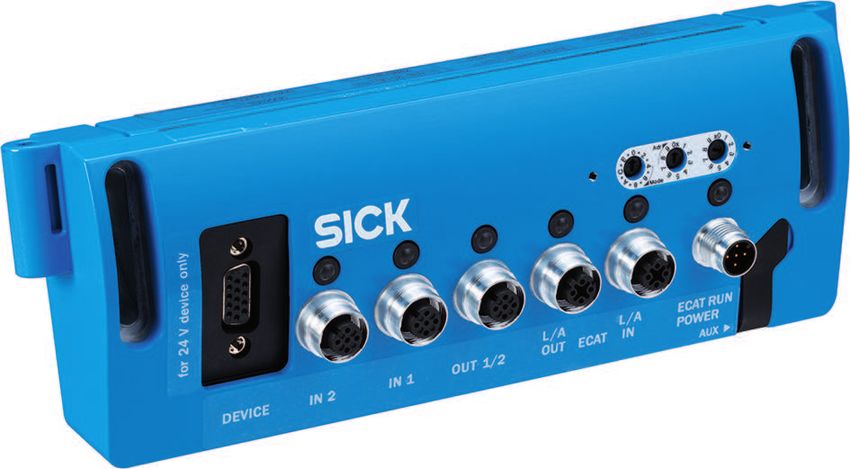

PROFINET CDF600-2200 CDF600-2201 CDF600-2201
Part no. 1062460 Part no. 1063390 Part no. 1063390
1 Connection Connection Connection
2
! !
24 V
24 V
3 4 45 56 67
F
3 4 4 5 5 6 6 7
Connecting cable (already present on device)
Connection cable, 2 m (Part no. 6061702)
PROFINET cable, 2 m (Part no. 2106182)
PROFINET cable, 2 m (Part no. 2106258)
PROFINET cable, ready to assemble AIDA plug connectors
H EtherCAT®
I
EtherCAT® RFH620-1000001 RFH630-1000001 RFU620-10400
Part no. 1044838 Part no. 1054747 Part no. 1062600
J CDF600-0300
Part no. 1052291
Connection
CDF600-0300
Part no. 1052291
Connection
CDF600-0300
Part no. 1052291
Connection
K 24 V
1 2
1 2 24 V
2 3
2 3 24 V
3 4
3 4
L Connecting cable (already present on device)
EtherCAT® cable, 2 m (Part no. 2106159)
M Architecture du système
N RFU63x
O
Parameter cloning
4051366
Transponder
Joint clamp RFU630-13100 6049636
2068919 1054396
Vesa adapter plate
2061688
P
Ethernet cable
2106184
Power cable, open end
6048319

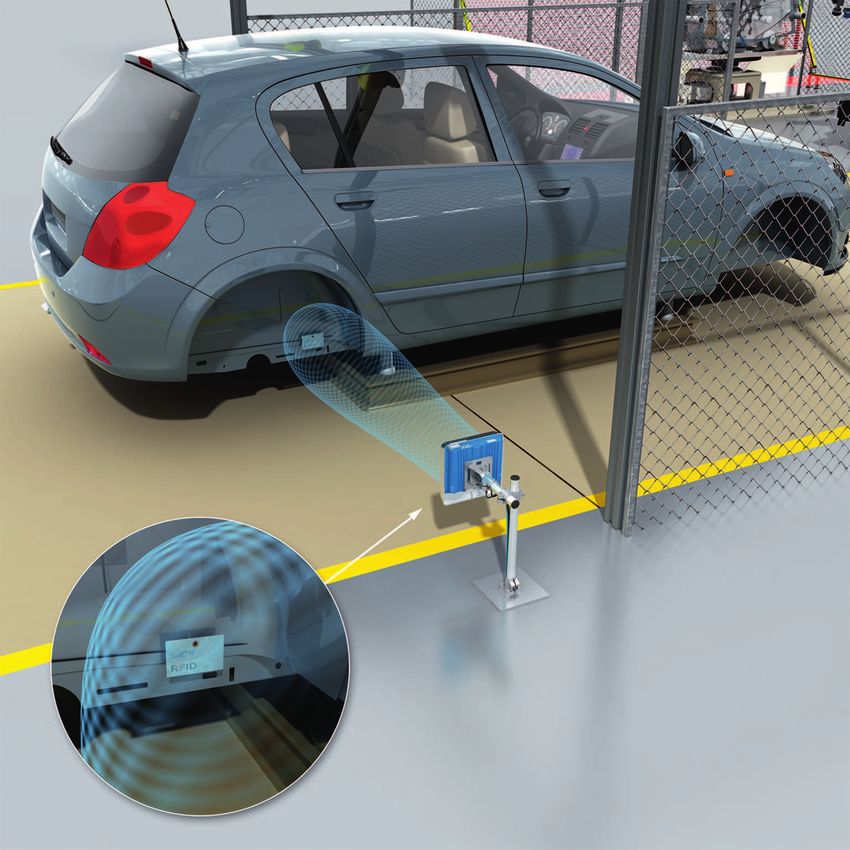

Q Identification de la carrosserie à l’atelier de carrosserie
