ELEMENTS PREFABRIQUES EN BETON
Maema, 37069 Villafranca di Verona, Italie
Technologie de pointe pour le traitement de
surface des panneaux préfabriqués en Estonie
E-Betoonelement, la filiale estonienne du groupe Consolis,
l‘un des leaders mondiaux des solutions d’éléments préfa-
briqués en béton, vient d‘acquérir une nouvelle machine
qui repousse les limites de la créativité dans la construction
de bâtiments. Développé par la société italienne Maema
Unipersonale, ce nouvel outil permet la production auto-
matisée et rapide de surfaces en éléments préfabriqués en
béton avec des effets graphiques complexes. Voilà où la
technique et l‘esthétique se rencontrent !
La machine choisie permet la production automatisée et ra-
pide de surfaces en éléments préfabriqués en béton avec
des effets graphiques complexes ; les avantages de la ma-

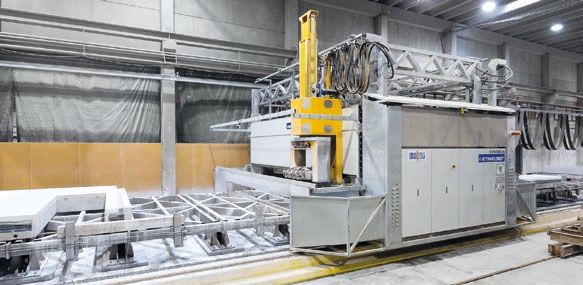

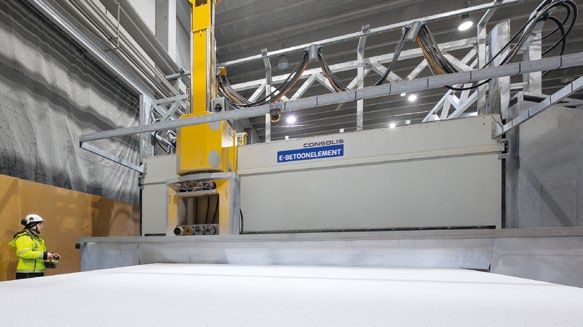

chine, en termes simples, sont les suivants : La machine Bellacrete de Maema dans le hall de production
- Il est possible d‘obtenir toutes sortes d‘effets différents : d’E-Betoonelement OÜ en Estonie
polissage, rodage, brossage, bouchardage, etc. ;
- En utilisant certains dispositifs supplémentaires (tels des l‘industrie de la pierre naturelle est le domaine dans lequel
pompes et des buses), il est possible d‘obtenir un effet Maema a puisé son expérience et son inspiration pour l‘ap-
lavé (granulats exposés) ; pliquer au monde du béton.
- Il est possible de traiter des géométries compliquées La gamme de la société comprend des produits destinés aux
(telles des surfaces courbes ou des panneaux à multi- producteurs d’éléments préfabriqués en béton dans les do-
ples surfaces angulées les unes par rapport aux autres) ; maines de la construction industrielle et résidentielle, ainsi
- Le traitement de panneaux de grande taille (jusqu‘à qu‘aux producteurs de pavés et de blocs autobloquants.
40 m²) est possible en moins d‘une heure de manière L‘objectif de Maema est de toujours proposer des machines
entièrement automatisée. polyvalentes : des machines à portique adaptées au traite-
ment d‘éléments de grande taille (tels des panneaux et des
Maema, le fournisseur de machines, est situé à Villafranca colonnes en béton) ou des machines stationnaires équipées
Veronese (Vérone), en Italie. Vérone est une région d‘excel- de systèmes de convoyage et de chargement automatique
lence très connue pour l‘industrie de la pierre naturelle ; et pour le traitement d‘éléments de petite et moyenne taille.

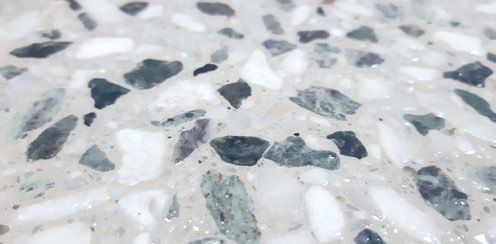

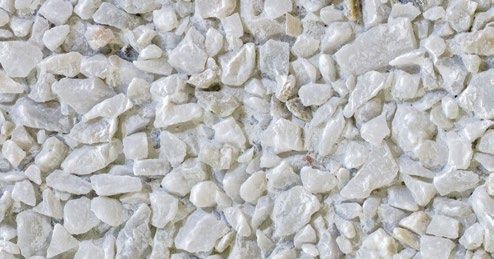

Un panneau mural en béton avant traitement par la machine … le panneau mural après traitement de la surface –
Bellacrete – surface de béton lisse, aucun granulat visible … les granulats sont visibles et ils donnent au panneau
sa finition esthétique particulière.
158 PBI – Préfa Béton International – 3 | 2021 www.cpi-worldwide.com
ELEMENTS PREFABRIQUES EN BETON

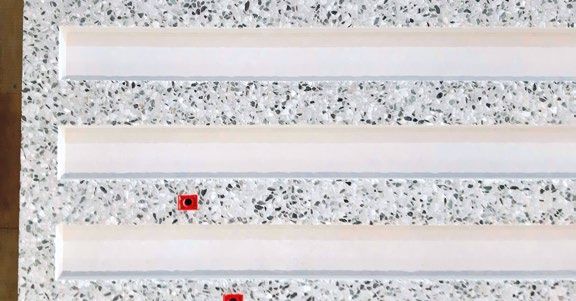

Différentes surfaces traitées d’un panneau mural
Toutes les solutions Maema sont réalisées afin de réaliser dif- placés en position horizontale sur une structure de support
férents types d‘effets et de manipuler différentes formes pour appropriée. La capacité de travail de la machine Bellacrete
une flexibilité maximale. En combinant les différentes options permet de traiter des éléments d‘une largeur maximale de
et en choisissant la configuration la plus pratique (guidé par 4,6 m, d‘une hauteur d‘environ 1 m et d‘une longueur illimi-
l‘expertise de l‘équipe Maema), chaque client peut trouver la tée (la longueur est uniquement déterminée par la longueur
réponse la plus appropriée à sa propre demande. des rails).
Machine de traitement de surface flexible Grâce à l‘utilisation de la dernière technologie CNC et d‘une
et multifonctionnelle interface conviviale, les différents outils appliqués sur les dif-
férentes têtes de travail peuvent suivre le profil des éléments
La fourniture pour E-Betoonelement a été finalisée pour le (surfaces planes ou courbes) et effectuer une série d‘opéra-
traitement de surface de panneaux en éléments préfabri- tions différentes, telles des gravures spéciales, des opérations
qués en béton et se compose spécifiquement des éléments de découpe et autres ; les capacités de la machine peuvent
suivants : une machine Bellacrete, trois tables basculantes de être améliorées par l‘incorporation de différents accessoires
12,1 x 4,6 m, pouvant être commandées à distance. qui sont toujours disponibles, même pour une mise à niveau
La machine Bellacrete de Maema est une solution à portique ultérieure de la machine des années après la première ins-
se déplaçant sur des rails dans le but de traiter des panneaux tallation.

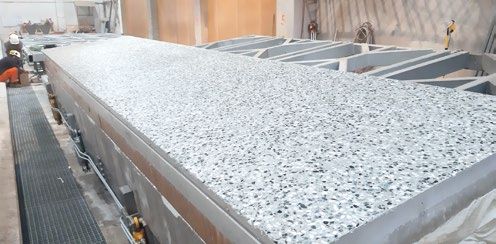

Panneau mural immédiatement après traitement

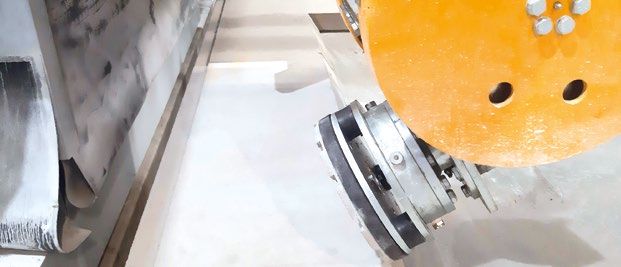

Les différents outils appliqués sur les différentes têtes de travail peuvent suivre le profil des éléments
(surfaces planes ou courbes) et effectuer une série d’opérations différentes, telles des gravures spéciales,
des opérations de découpe et autres.
www.cpi-worldwide.com PBI – Préfa Béton International – 3 | 2021 159
ELEMENTS PREFABRIQUES EN BETON
surface horizontale, toutes motorisées par des moteurs de
22 kW, avec des variateurs à flottement pneumatique in-
dépendant pour chaque broche afin de suivre le profil des
panneaux (macro-irrégularité). Elle comprend également
une tête spéciale appelée « Space head », un accessoire qui
prévoit un ensemble de quatre broches, motorisées avec une
électro-broche de 7 kW montée sur un support à trois axes
indépendants contrôlés qui, avec le mouvement longitudinal
du corps de la machine (qui représente un axe supplémen-
taire), permet de couvrir tout type de forme (plate ou courbe)
sur cinq côtés du panneau. Une autre tête spéciale, appelée «
Smart head », avec la même configuration d‘axes que la tête
mentionnée ci-dessus, mais avec une seule tête de broche

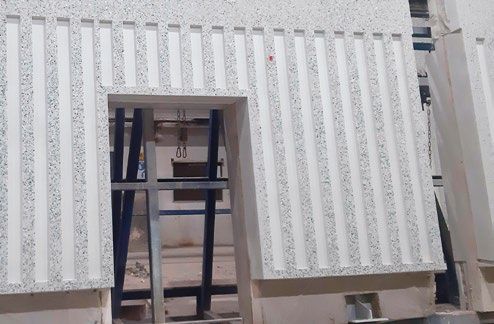

Les ouvertures et les évidements sont déjà prévus dans alimentée par une broche très puissante, permet d‘effectuer
le panneau mural. des gravures et des découpes en utilisant des fraises en bout
ou des disques. En utilisant différents moyens, entièrement
La flexibilité de la solution ainsi que les différents accessoires automatiques ou manuels, l‘opérateur transférera toutes les
développés en 15 ans et plus de 50 applications permettent informations nécessaires pour définir la forme du panneau
au client de concevoir le besoin réel, en restant concentré sur : le périmètre réel du panneau, la présence d‘entraves ou
l‘avenir immédiat, sans avoir à se préoccuper de ce que sera d‘ouvertures (comme les ouvertures pour les fenêtres et les
la demande encore inconnue des marchés de demain portes), les différentes caractéristiques à réaliser, comme les
gravures à des fins techniques ou simplement pour un logo
Finition souhaitée, aussi rapide que possible, d‘entreprise. Dans la méthode la plus automatisée, l‘interface
de manière répétable et fiable homme-machine lira les informations des dessins dxf ou d‘un
fichier IGS qui seront utilisés pour générer le programme ISO

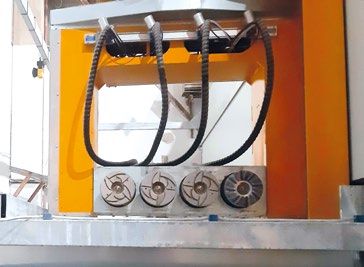

La conception spécifique de la machine pour E-Betoone- nécessaire au processus de travail de la machine. Pendant
lement prévoit quatre broches principales adaptées à la ce temps, l‘opérateur déplacera la machine, à l‘aide d‘une
commande à distance, sur la base d‘un point clé du panneau
(comme un coin) pour prendre le point zéro ; la collimation
est simplifiée par l‘utilisation d‘un système de vision (caméra
haute définition). À la dernière étape, le bon réglage de la
machine (un ensemble d‘outils et les paramètres correspon-
dants) permettra de réaliser la finition souhaitée, le plus rapi-
dement possible, de manière répétable et fiable.
Ce n‘est qu‘en utilisant différents outils ou, mieux, une sé-
quence d‘outils différents qu‘il sera possible d‘obtenir toutes
sortes d‘effets différents : rodage, brossage, polissage et
bouchardage. En utilisant quelques dispositifs supplémen-
taires (tels des pompes et des buses), il sera également pos-
sible d‘obtenir un effet lavé (granulats exposés) – un lot de
possibilités différentes toujours disponible pour le client.
L‘installation complète est en service depuis octobre 2019 et
fonctionne désormais à pleine capacité à la satisfaction du
département de production et selon l‘inspiration des dépar-
tements de vente et de marketing. n
AUTRES INFORMATIONS
E-Betoonelement OÜ
Tammi road 51, Vatsla 76915, Harju county, Estonie
T +372 671 2500
ebe@betoonelement.ee
https://betoonelement.ee
Maema Unipersonale srl
Viale del Lavoro 9,
37069 Villafranca di Verona, Italie
T +39 045 6305781, F +39 045 6309178

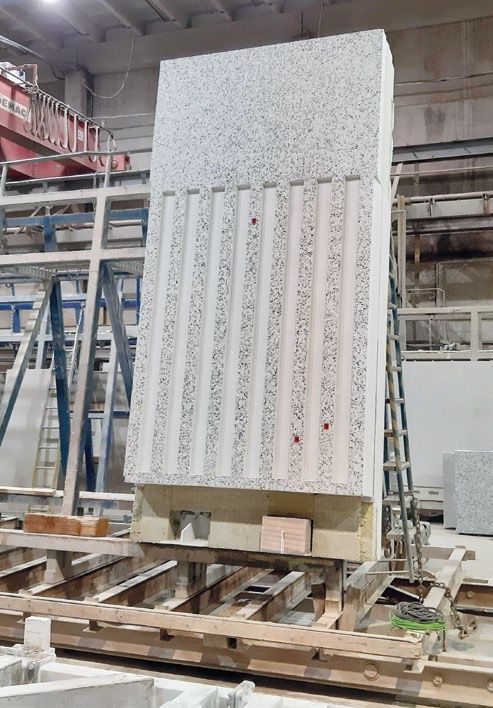

Panneau mural prêt à être retiré info@maemasrl.it, www.maemasrl.it
